Röntgen

©  Tube Collection Udo Radtke, Germany  (14.10.2008)

Die Röntgenstrahlung wurde von Wilhelm Conrad Röntgen, geb.27.März 1845 in Lennep, entdeckt.

Ihm zu Ehren existiert heute das Röntgenmuseum in Remscheid. Die Website lautet:

www.roentgen.museum.de

Darüber hinaus gibt es das "Kuratorium zur Förderung des Andenkens an Wilhelm Conrad Röntgen in Würzburg e.V." Dort existiert auch die Originalanlage mit der Röntgen seinerzeit die Entdeckung durchführte.

www.fh-wuerzburg.de/roentgen

Er fand als erster Wissenschaftler heraus, das in einem evakuiertem Gefäß zwischen einer Kathode und einer Anode bei Anlegen einer entsprechend hohen Spannung ( 50...100.000V ) ein Elektronenstrahl entsteht, der, wenn er auf die Anode trifft, dort harte Röntgenstrahlen erzeugt, die durch Körperteile hindurchgehen und z.B. Gliedmaßen auf einer photoempfindlichen Platte abbilden können. Das kann kontinuierlich als  Durchleuchtung  oder als Fotoaufnahme durch Entwicklung eines von Röntgenstrahlen belichteten Filmes geschehen. Mit zunehmender Betriebsspannung werden die Elektronen stärker beschleunigt und erzeugen eine zunehmend härtere Röntgenstrahlung.

In der Anfangszeit hatte man sich der Schädigung durch Röntgenstrahlen noch nicht erkannt oder ignoriert. Wer in der Zeit um 1940 geboren wurde wird sich daran erinnern, dass man beim Kauf von Schuhen immer seine Füße in ein Gehäuse steckte und von oben den Umriss der Füße und die innere Begrenzung der Schuhe erkennen konnte.

Dann kam die Zeit des Durchleuchtens, insbesondere der Lunge. Dazu stand man in der Röntgenapparatur. Von hinten kam die Röntgenstrahlung, ging durch dem Körper hindurch und traf auf der Vorderseite auf eine fotoempfindliche Platte. Dahinter saß der Doktor mit einer umgehängten schweren Bleischürze, die seinen Körper vor der Strahlung schützen sollte, und sah sich die Abbildung auf dem Schirm an. Viele dieser Röntgenärzte wurden dann zum Opfer der Röntgenstrahlung und verstarben an den Schädigungen.

In der Weiterendwicklung wurden dann nur noch Röntgenaufnahmen gemacht, wobei eine fotoempfindliche Platte belichtet und entwickelt wurde, also das Röntgenbild entstand. Dazu war die Röntgenanlage mit dem Patienten darin weitestgehend abgeschirmt.

Röntgenaufnahmen gehören auch heute noch  zur Medizin, jedoch wurden die Anlagen so perfektioniert, dass man heutzutage mit geringster Strahlendosis auskommt und so eine Schädigung des Patienten nur noch sehr gering ist.



This page is still under construction!

Not yet translated!

In der Weiterentwicklung entstanden Röhren mit Glühkathoden, die deutlich höhere Leistung hatten. Mit der Herstellung von Röntgenröhren sind in Deutschland Namen wie Gundelach aus Ilmenau / Thüringen, CHF Müller - später Philips- in Hamburg, Röhrix aus Mühlhausen (ehem. DDR ), Siemens etc. verbunden. Im Lehrmittelbereich sind es Namen wie Phywe, Leybold, Pressler und sicher noch weitere mir derzeit nicht bekannte.

Heutzutage werden sehr viele Röntgen-Röhren mit Drehanode hergestellt. Der von der Kathode ausgehende Elektronenstrahl trifft auf einen sich mit hoher Geschwindigkeit drehenden Anodenteller, der am äußeren Rand unter einem bestimmten Winkel abgeschrägt ist. So verteilt sich die beim Auftreffen des Elektronenstrahls entstehende Wärme auf den gesamten Teller und nicht nur auf einen Punkt. Bleibt noch zu erwähnen, dass sich im eingebauten Zustand alles in einem Öl getaucht ist, um die Wärme abzuführen.



Not yet translated!

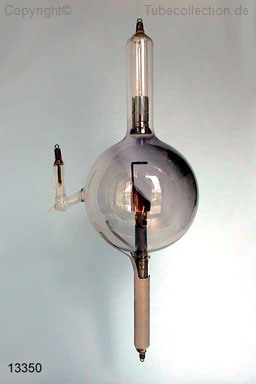

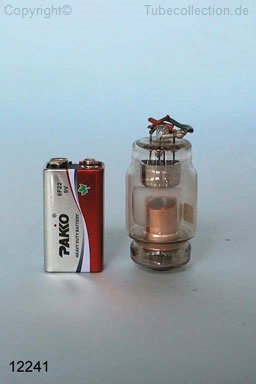

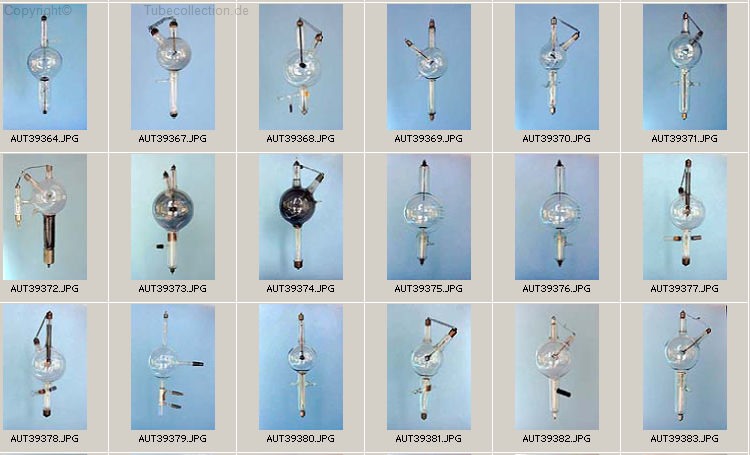

Nachfolgend zeige ich einige andere Röntgenröhren aus meiner Sammlung. Sie sind verschieden groß und unterschiedlich aufgebaut. Ich kann weder etwas über den Typ noch das Einsatzgebiet sagen. Offenbar hat es auch Röntgenröhren mit einer Steuerelektrode gegeben, mit der offenbar die Leistung angepasst werden konnte. Auch eine solche Röhre habe ich abgebildet.

Not yet translated!
