Röntgen - Ventile



©  Tube Collection Udo Radtke,
Germany
  2017-05-10

Röntgenröhren benötigen zum Betrieb sehr hohe Spannungen bei relativ geringen Strömen. Spannungen zwischen 100...200kV sind üblich.

Um solche Spannungen aus Hochspannungstrafos gleichzurichten benötigte man früher spezielle Gleichrichter-Röhren, die man "Hochspannungsventile", "Röntgen-Ventile" oder einfach nur "Ventile" nannte.

Ein besonderes Problem besteht bei den hohen Spannung und den daraus erforderlichen Maßnahmen zur Isolation, um Überschläge zu vermeiden. Deshalb sind die Ventil-Röhren zum Teil recht groß gebaut.

Hersteller waren fast immer auch die Anbieter der Röntgenröhren selbst. Bekannte Namen: Müller, Siemens Reiniger, AEG, Philips, Kiesewetter,.....

Nachfolgend einige Fotos von Ventil-Röhren aus meiner Röhren-Sammlung



X-Ray tubes require a very high voltage in operation but a relativ low current. Voltages between 100..200kV are practicable.

To rectify such high voltages from HV-transformers special rectifying tubes where needed. The expression for such tubes was in germany:

"Hochspannungsventile", "Röntgen-Ventile" or simply "Ventile"

A special problem exists because of the high voltages and the necessary isolation, to prevent of spark flashover. Therefore  the size of such tubes is very large.

Manufacturers are almost the same as for the X-ray tubes. Wellknown names in Europe are:

Müller, Siemens-Reiniger, AEG, Philips, Kiesewetter....

Following are some of the tubes in my collection.



AEG

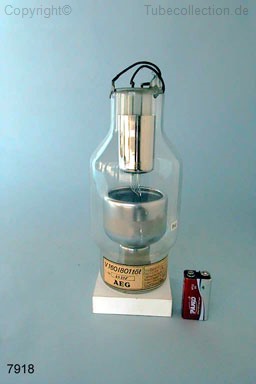

V160/801töt  AEG  D=9cm, H=21cm AEG V150/502 prö, D=115mm, H=440mm,  AEG  V150/502 p

AEG, 810mm hoch  AEG # 18293  Detail



CGR Compagnie générale de radiologie



HK407-0  CGR


Chirana


Chirana CZ, D=10cm, H=27cm META VOT 442. Chirana, D=96mm, H=340mm,  VOB-E NRo.756
85x300mm >more

Meta Vot 475 VOM2057  Chirana VOA57  Chirana


VTB-2 VOA-69



Comet



Comet 33-2707 M963





Gaiffe-Gallot-Pilon, France



Kenotron
Gaiffe-Gallot-Pilon France




Gundelach



Gundelach, Konstanz-Ventil-Röhre n. Dr. Rosenthal, mit Bauer Regenerator. K=180mm, H=750mm, Ventilröhre mit Gundelach-Regeneration

D=200mm





Hitachi



KOM-75A von Hitachi, D=40mm, H=170mm,



Kiesewetter



Kiesewetter  D=95mm, H=500mm,



Koch & Sterzel



Koch & Sterzel V28 150/1200  von KS



Machlett, USA



ML-26  Machlett

META  Czech.



XVOM-237



Müller C.H.F. Hamburg


CHF Müller Hamburg D=11cm, H=30cm  Type Nr.28101, CHF-Müller, Hamburg, K=100mm, H=550mm, CHF Müller Type:72542

CHF Müller XF1012 CHF Müller, Type: 28001 CHF Müller, METALIX-Ventil


XF1012/04  CHF Müller



Philips


Type 26129/10  Philips Type: 28125, Philips D=95mm, H=540mm Type 28125-00  Philips


Philips Type ?? Philips 28135



Phönix, Rudolstadt


Phönix Typenbezeichnungen:

V150/502 p bedeutet: V=Ventilröhre, 150=150kV Spannung, 502= 500mA Sättigungsstrom und die 2=2x E27 Gewindeanschluss, würde statt 502 dort 501 stehen, dann 1x E27 Anschluss + Anschlusszapfen, p=Plattenanode, würde hinter dem p noch ein ö stehen würde das ö für Ölkühlung stehen.

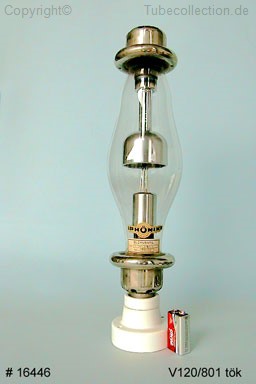

Phönix Radion Röhre, D=180mm, H=650mm,  Phönix VT120/1800 tö  V120/801 tök von Phönix



Recta



Recta unbekannt!





Rörix, Rudolstadt, GDR


 D=80mm, H=200mm  VT120/1800tö V120/801/tök


70x250mm



Recta



120x540mm



Russia

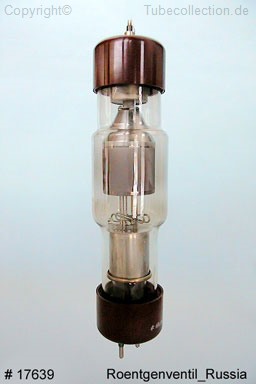

KRM-150  Svetlana Russia Type ?  Russia



Schönander, Schweden



Type ?  Schönander



Siemens / Siemens-Reiniger


Siemens hat lange Zeit Röhren von Phönix und Rörix aus Rudolstadt bekommen und unter Siemens vermarktet. Insofern gibt es bei den Typenbezeichnungen gleichen oder einen ähnlichen Aufbau.

V120/801tök
Siemens-Reiniger-Werke
Siemens-Reiniger
Nr. 700225
850mm hoch
V10/200r  Siemens

Siemens-Reiniger V150/502p Siemens Reiniger Siemens Reiniger V125/1201-6,5 tö

Siemens Reiniger Werke AG K=10cm, H=34cm V120/201 pö / Siemens Reiniger Werke AG Ventilröhre Type VD, Siemens-Reiniger.Veifa, D=150mm, H=630mm,

V150/1401/6,5tö Siemens-Reiniger V150/1401-6,5 tö  aus der Liste der Unbekannten übernommen, da vermutlich Siemens.



Thor


Thor Röntgenventil Thor 125/1500 Thor 125/1200

Unbekannt / unknown



??? vermutlich Siemens ???



    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
