Gundelach-Typenübersicht



©  Tube Museum / Collection
Udo Radtke,  Germany
  2017-04-26

  Please use Google translater for other languages. https://translate.google.com/

Alle nachfolgenden Details noch in Bearbeitung !

Mitte April 2017 hatte ich Gelegenheit, Gundelach Röntgen-Röhren-Kataloge, erschienen zwischen 1903 und 1925, einzusehen. Jetzt wird erst klar, welche Name und Typenbezeichnungen in der Zeitfolge verwendet wurden.

Zunächst habe ich eine Excel-Liste angefertigt, von oben nach unten die Typen und Kurzzeichen der Röntgenröhren eingetragen und in den Spalten nach rechts das Erscheinungsjahr der Kataloge. Leider fehlen in der Reihenfolge einige Kataloge. Gundelach hat aber auch Physik-Kataloge herausgebracht, so z.B. einen Physik-Katalog Nr. 68 aus 1909. Darin ist allerdings keine Röntgenröhre enthalten. Alle von Gundelach erschienenen Kataloge haben eine fortlaufende Nummer, egal um welchen Produktionsbereich es sich handelte. Insofern können Lücken in der Nummernfolge der Röntgenröhren-Kataloge sich durchaus auf andere Produkte bezogen haben.

Man kann aber dennoch jetzt sehr schön erkennen, von wann bis wann bestimmte Typen "aktiv" waren und ab wann, welche Typen neu hinzukamen bzw. endeten. Da diese Liste sehr breit wurde, verzichte ich hier auf diese Darstellung, erstelle aber eine andere Form mit ähnlicher Aussagekraft. Einige Bezeichnungen wurden von mir in der Wort-Reihenfolge leicht umgestellt, um einen besseren Bezug zu bestimmten Gruppen zu bekommen. Die gelben Felder zeigen, wann, oder von wann bis wann, die Typen angeboten wurden. Insgesamt wurden bis 1925 ca. 75 verschiedene Grund-Typen hergestellt. Wenn man dann noch die Ausstattung mit unterschiedlichen Regeneratoren, Villard, Gundelach, Bauer, einbezieht, dann dürften es bis zu 200 Varianten gegeben haben.

Jeder Katalog enthält auf der ersten Innenseite einen sogenannten "Telegraphen"-Schlüssel. Da wird jeder Röhren-Type, ein Code-Wort zugeordnet. Wird eine Röhre ohne oder mit unterschiedlichen Regeneratoren angeboten, so ist für jede Kombination ein eigenes Code-Wort ausgewiesen. >> Telegraphen-Schlüssel

Im Laufe der Jahre hat man auch Röhrentypen verändert und teilweise neue Typen-Namen und Abkürzungen verwendet. Das betrifft besonders die Ausführungen mit Antikathoden aus Wolfram, die wegen bestehenden Patentes zunächst nur für Siemens gebaut und  von Siemens vermarktet wurden. Ab 1922 wurden dann vermutlich alle Röhren nur noch mit Wolfram bestückt und von Gundelach auch direkt vermarktet.

Ab 1925 hat Gundelach auch einige Glühventile und Röntgenröhren mit Glühkathoden hergestellt.

In den nächsten Wochen werde ich Stück für Stück Links zu den einzelnen Typengruppen oder Einzeltypen setzen, um die Besonderheiten zu beschreiben und die Fotos aus den Katalogen bzw. von meinen originalen Gundelach-Röhren zu zeigen.

Bei der Sichtung der Kataloge hat sich herausgestellt, dass bestimmte Typen mit gleicher Bezeichnung in den Folgejahren verändert wurden. Das wurde dann mit "neue Form" für das betreffenden Jahr eingetragen.

Beim "klick" auf die blauen Jahreszahlen erscheint der zugehörige Katalog-Ausschnitt

Beim "klick" auf die       Felder erscheint das Foto der Röhre in meiner Sammlung.

Beim "klick" auf die       kommen neueste Hinweise zur Zeit vor 1903.

Röhrenbezeichnung / Type 1903 1905 1909 1910 1911 1913 1914 1915 1916 1922 1925
Erste Röntgenröhren   1898

 1898



Röntgenröhre Type 00 / 65mm                              1910           1922
Röntgenröhre Type 0  /  80mm   1903                                  1903 1905   1910           1922
1905
Röntgenröhre Type 1  / 100mm   VA760 1928 1903 1905   1910           1922
Röntgenröhre Type 2  /  110mm 1903 1905   1910       1915
Röntgenröhre Type 3  /  125mm 1903 1905   1910       1915
Röntgenröhre Type 4 /  140mm 1903 1905   1910       1915
Röntgenröhre Type 5  /  150mm 1903 1905   1910       1915
Röntgenröhre Type /  160mm 1903 1905   1910       1915
Röntgenröhre Type 7  /  165mm 1903 1905   1910 1911
Röntgenröhre Type 8  /  170mm 1903 1905   1910 1911

Röntgenröhre Type 6,7,8,9 mit Wasserkühlung  1903

Dauer-Röntgenröhre Type 9   /  200mm 1903

  1905


Dauer-Röntgenröhre Type 10 /  250mm 1903

  1905



Patent-Röntgenröhre Type a  /  110mm 1903

1905



neue Form



neue Form

  1915
Patent-Röntgenröhre Type b  /  120mm   1903               1903

1905



neue Form



neue Form

  1915
Patent-Röntgenröhre Type c  /  140mm   1913 1903

1905



neue Form



neue Form

  1915
Patent-Röntgenröhre Type /  150mm   1910 1903

1905



neue Form



neue Form

    1916

Zusatz "Patent" fehlt jetzt


Patent-Röntgenröhre Type e  /  160mm 1903

1905



neue Form



neue Form


Patent-Röntgenröhre Type f  /  165mm 1903

1905



neue Form



neue Form

    1916

Zusatz "Patent" fehlt jetzt

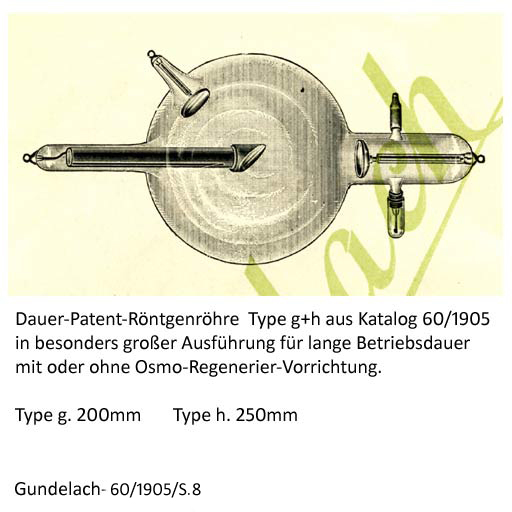

Dauer-Patent-Röhre Type g  /  200mm

1903

1905



neue Form



neue Form


Dauer-Patent-Röhre Type h  /  250mm

1903

1905



neue Form



neue Form



Dauer-Patent-Röhre g für Momentaufnahmen / 200mm

  1909


Dauer-Patent-Röhre h für Momentaufnahmen / 250mm

 1909



Patent-Röntgen-Röhre mit Stahlblende dJ  / 150mm           1913
Patent-Röntgen-Röhre mit Stahlblende eJ /  160mm           1913
Patent-Röntgen-Röhre mit Stahlblende fJ /  165mm           1913

Dauer-Patent-Röhre GM  für Momentaufn. / 200m    1913

1910



neue Form

     1916
Dauer-Patent-Röhre HM  für Momentaufn. / 250mm

1910



neue Form



Intensivstrom-Röhre /  200mm

1909



1911

1913


Intensivstrom-Röhrefür Momentaufnahmen / 200mm

  1909


Intensivstrom-Röhre JJmit Aluminiumblende / 200mm **

 1910


Intensivstrom-Röhre JJ

  1911

  1913

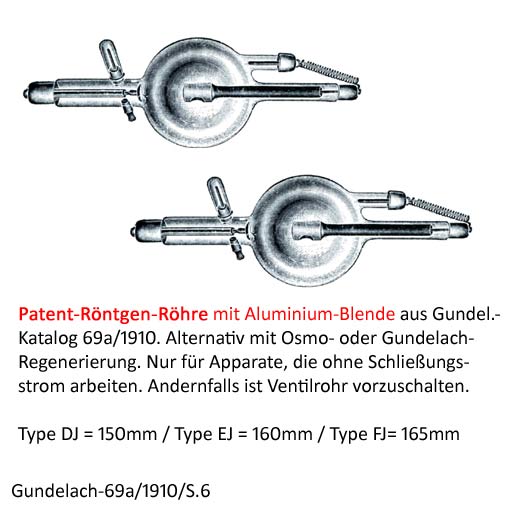

Patent-Röntgen-Röhre mit Alu-Blende DJ/ 150mm

1910


Patent-Röntgen-Röhre mit Alu-Blende EJ / 160mm

1910


Patent-Röntgen-Röhre mit Alu-Blende FJ / 165mm

1910


Patent-Röntgen-Röhre mit Alu-Blende GJ / 200mm

1910



Patent-Röntgen-Röhre mit Stahl-Blende DJ/ 150mm         1911

dJ*


Patent-Röntgen-Röhre mit Stahl-Blende EJ / 160mm         1911

eJ*


Patent-Röntgen-Röhre mit Stahl-Blende FJ / 165mm         1911

fJ*


Patent-Röntgen-Röhre mit Stahl-Blende GJ / 200mm,  1911
ab 1915 heißt sie nur noch Röntgenröhre m. Stahlblene GJ


  1911

1913



1916



Moment-Wolfram-Röhre- GMW (Aufschrift "Siemens")   1911

1911



      1922 jetzt          als            Trocken-    röhre G
Moment-Wolfram-Röhre- HMW (Aufschrift "Siemens")

1911


Moment-Wolfram-Röhre- m. Stahlblende GJW

1911

        1922

Wolfram-Konstant-Röhre KW         1911          1922    jetzt          Rippen-      kühlröhre   K
Siemens-Wolfram-Konstant-Röhre- KW    1911         1911



    1916
Wolfram-Konstant-Röhre KJW         1911

Siemens-Wolfram-Einschlag-Röhre SW           1913
Siemens-Wolfram-Einschlag-Röhre EGW           1914

 1915



Doppel-Stereoskop-Röhre St

1913

    1916
Unipolar-Röhre Upr

1914

  1916


Konstant-Röhre  1915

1915

1916
Konstant-Röhre mit Stahlblende KJ             1915 1916
Konstant-Röhre-Siemens-Wolfram- mit Stahlblende KJW             1915 1916
Konstant-Wolfram mit Stahlblende KJW                 1922

Wasser-Kühl-Röhre Wa

1915



1925

Wolfram-Wasser-Kühl-Röhre-Siemens- Wa W

1922

nur noch Wasser- Kühl-
Röhre     Wa

Wasser-Kühl-Wolfram-Röhre Untertisch Wa WU                 1922

Therapieröhre klein Tp

1913

    1916

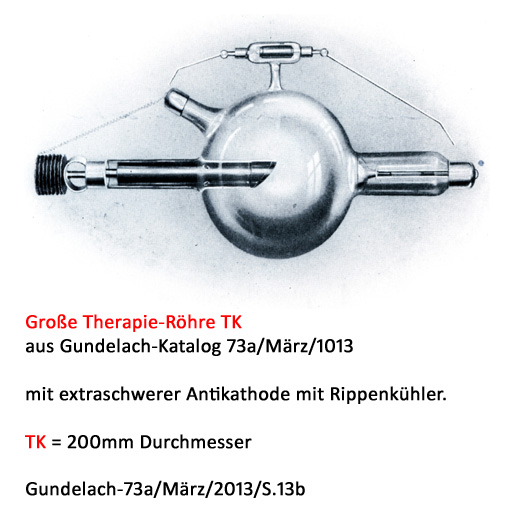

Therapieröhre groß TK

1913



1925

Therapieröhre f. Preßluftkühlung TL

1913



1916


Therapieröhre f. Wechselstrom TZ

  1913


Therapie-Spezialröhre mit Preßluftkühlung TNL            1914
Therapie-Siede-Röhre TWaR

1915



1925

Therapie-Wasser-Kühl-Röhre TWA            1914        1925
Therapie-Wasser-Kühl-Röhre m. Zu- und Ablauf TwaZ

1914



1916


Therapie-Siedewasser-Kühl-Röhre  TW
Therapie-Konstant-Siede-Röhre TKS  ??

1922


Tiefen-Therapie-Siederöhre TKS

1925


Dauer-Durchleuchtungs-Wolfram-Siede-Röhre DSW

1922


Untertisch-Dauerdurchleuchtungs-Wolfram-Röhre DSWU

1922


Dauer-Durchleuchtungsröhre DS

1925

Dauer-Durchleuchtungsröhre NDS

1925


Weichstrahl-Wolfram-Röhre (Schwangerschaft) KJWS

1922


Weichstrahl-Wolfram-Röhre (Lungenaufnahmen) KJWL

1922



Hochleistungs-Trockenröhre Mako

1925

Hochleistungs-Trockenröhre Luko

1925

Hochleistungs-Trockenröhre Trofern

1925

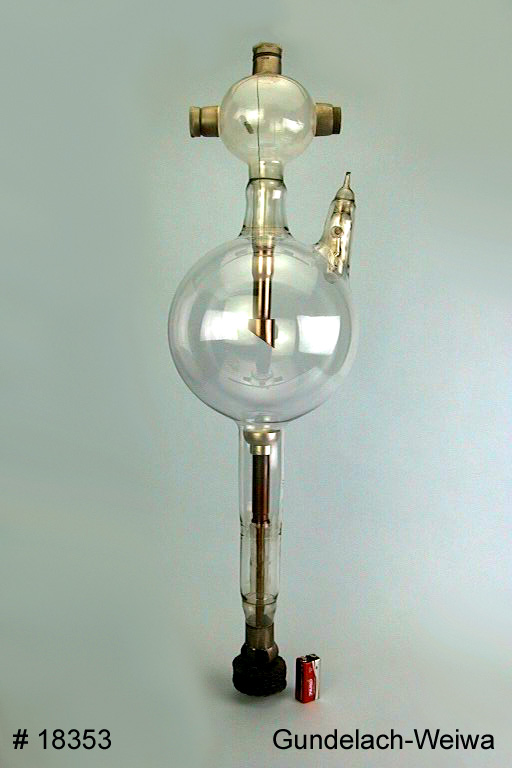

Hochleistungs-Wasserkühlröhre Weiwa   1925        1925

1925

Hochleistungs-Wasserkühlröhre Wafern

1925


Ventilröhre 1903

1905


Ventilröhre 145mm f. schwächere u. mittl. Belastung

1909



1913


Ventilröhre 180mm f. schwächere u. mittl. Belastung

1909



1913


Ventilröhre 200mm f. starke Belastung   1909

 1909


Patent-Ventilröhre 200mm f. starke Belastung



 1910

1925

Patent-Ventilröhre 200mm f. starke Belastung blaues Glas

1913



1925

Ventilröhre Konstanz  1922                   1922

1925


Glühkathoden-Ventilröhre Typen a,b,c,

1925

Glühkathoden-Ventilröhre                      X
Diagnostikröhre m. Glühkathode                      X

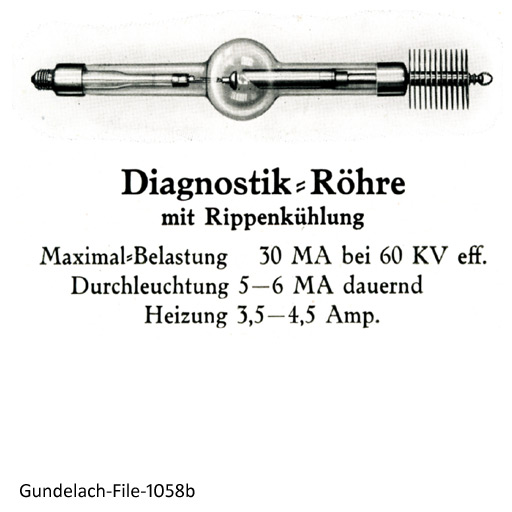

Diagnostikröhre m. Rippenkühler u. Glühkatode
Oberflächen-Therapieröhre m. Glühkathode, wassergekühlt.                      X
Oberflächen-Therapieröhre m. Glühkathode, Rippenkühler                      X
Dental-Röntgenröhre m. Glühkathode                      X

Ultradur-Röhre n. Dr. Rosenthal                      X

 * Im Telegrafen-Schlüssel steht DJ, EJ, FJ, auf der Textseite jedoch dJ, eJ, fJ.
** Steht im Katalog 1910, ist aber handschriftlich durchgestrichen.

Die nachfolgenden Bilder wurden aus den Gundelach-Katalogen / Preislisten entnommen und mit Text ergänzt.



Ventilröhren



Ventilröhren mit Glühkathode

Röntgen-Röhren mit Glühkathode




    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
