RE- Röhren



©  Tube Collection Udo Radtke,
Germany
  2018-07-19


Die RE-Typen reichen von RE1 bis RE604. (zumindest bei mir) .

Die Reihenfolge lässt nicht unbedingt auf das Alter schließen, wenngleich die niedrigen Nummern schon die älteren sind.

Es gibt bestimmte Typen  auch in verschiedenen Ausführungsformen, sowohl in der Gestalt, dem inneren Aufbau des Systems als auch der Sockel und Stifte.

Sollten Sie noch andere Typen kennen oder besitzen, so schicken Sie bitte eine Mail.





The following pictures show the RE-types from RE1 up to RE604.

The type line is not in accordance to the age of the tubes.

There a several types beeing in the market with different constructiions and shapes. Even the sockets and their pins might be different

If there is anybody having other types than listed below or shown, please let me know.



Typen / Types:

| RE1 | RE11 | RE16C | RE20 | RE25 | RE26 | RE28 | RE33 |RE38 | RE48 | RE58 |  RE68 | | RE71 | RE73 | RE75 | RE78 | RE79 | RE81 | RE82 |  RE83 | RE84 |RE84t | RE85 | RE86 | RE86t | RE88 | RE89 | RE95 | RE96 | RE97 | RE114 | RE122 | RE124 | RE134 | RE134t | RE142 | RE144 | RE144t | RE152 | RE152t | | RE154 | RE154t | RE194 | RE194spez | RE196 | RE202 | RE205 | RE209 | RE212 | RE304 | | RE352 | RE402b | RE404 | RE454 | RE504 | RE604 |

Und hier eine Liste der Typen mit 0 beginnend.

| RE034 | RE034k | RE052 |RE054 | RE062t | RE064| RE064t | RE072d | RE073d |RE074 | RE074d|| RE074n | RE074t | RE082 | RE082d | RE082t | RE084 | RE084t | RE084k |

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.


RE1 RE11CII



  Bei dieser  Röhre steht auf einer Seite Telefunken RE11ss  und auf der anderen Seite Huth LE229.

Die RE11 Typen hatten häufig doppelte Hersteller auf dem Glas. So steht bei der ersten Röhre auf auf einer Seite der RE11ss Telefunken und auf der anderen Seite AEG.

Bei der zweiten Röhre steht Telefunken und  C.Lorenz, Type T.R.A.

Diese Röhre ist ein Nachbau der RE11 von Künzel.
Sie  trug ferner die Nr. 03130287.





In einem internen Telefunkenpapier war mal vor  Jahrzehnten zu lesen, dass die römischen Ziffern Bauvarianten, also konstruktive Verbesserungen sind, ohne die elektrischen Daten zu verändern. Die Buchstaben betreffen Änderungen im Heizfaden-, Kathodenmaterial oder Art der Heizung. Die RE11 gab es bis Mitte der 30er als sog. Normalröhre und wurde für viele verschiedene Anwendungen selektiert, z.B. auch als Vakuummessröhre. Alle bekamen dann auch Zusatzbuchstaben.




Please use Google translater for other languages.

https://translate.google.com/




RE16  Telefunken RE16CII  Telefunken

RE11 RE11ss / TRA_Lorenz


RE20


RE25 von AEG-Schott

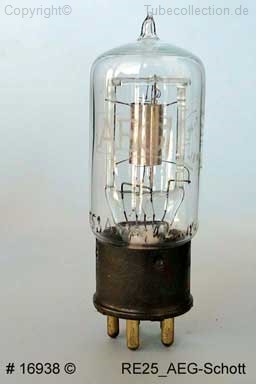

Die RE25 # 16938 trägt keinen Aufdruck der Type.

Es wurde mir allerdings dieses Foto links mit RE25 Stempel zur Verfügung gestellt, aus dem hervorgeht, dass beide Röhren gleich sind.

RE25 mit Spempel AEG und Schott, Jena


RE26
RE28

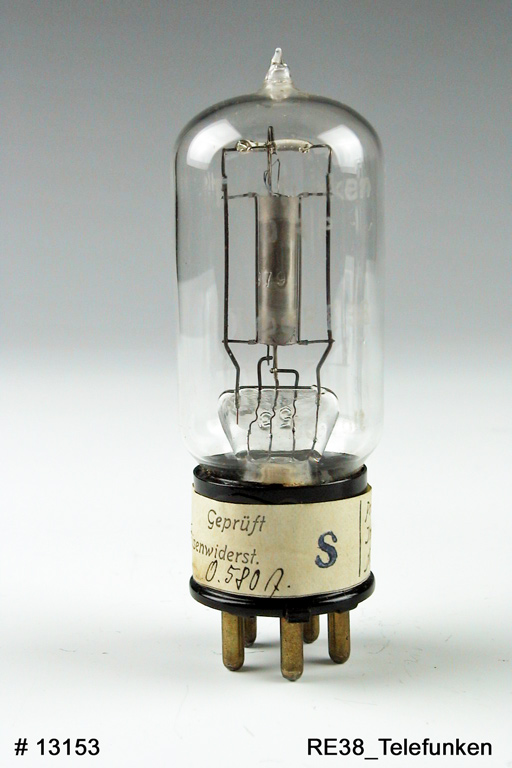

RE33 von Telefunken RE38


RE48


RE58 RE58







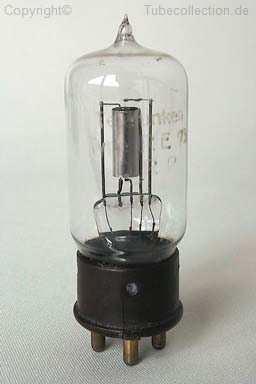

  RE75


RE75 RE78











RE82


RE83 RE82


RE83 RE83

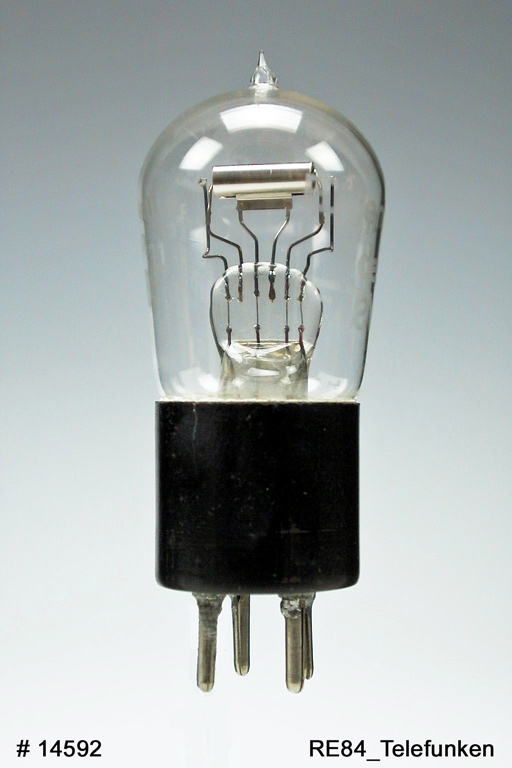

RE84 RE84


RE84 RE84


RE84t RE85


RE86 RE86


RE86 RE86t


RE88


RE89 RE95


RE95 RE95


RE96 RE97


RE97


RE114 RE124 RE134

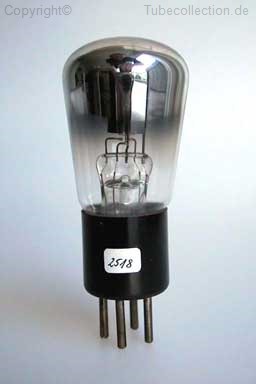

RE134t RE144 RE144

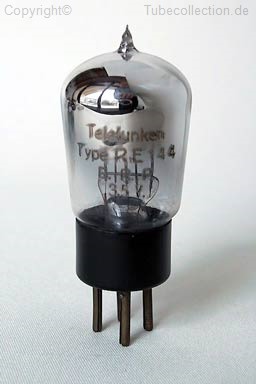

 RE 144 m. Spitze RE152 RE152t


  RE154 RE154

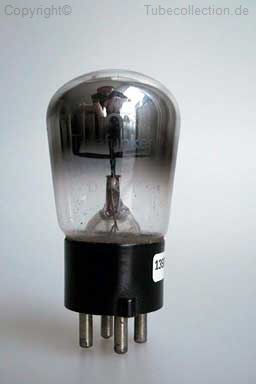

RE154t  RE194 RE194spez

 RE202  RE205   RE209

 RE212 RE304 RE352

RE402b RE404 RE454

RE404: angeblich eine Sonderanfertigung für die Firma Anschütz /Kiel. Dort soll sie speziell für Kreiselkompasse eingesetzt worden sein. Daten sollen ähnlich denen der RE604 sein. Den Röhren liegen im Original Messergebnisse bei.


 RE504 RE604 RE604

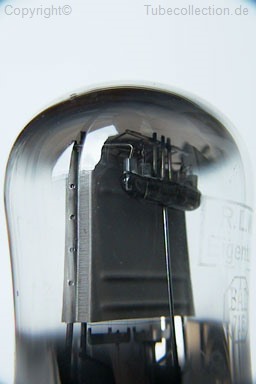

Von der RE604 gibt es in Bezug auf die Konstruktion der Systeme vielfältige Varianten.

Siehe nächste Foto-Serie


Variante A Variante B Variante C Variante D

Hier beginnt die Serie mit RE "0" beginnend



Here starts the series with RE "Zero" types


 RE034  RE034k  RE052

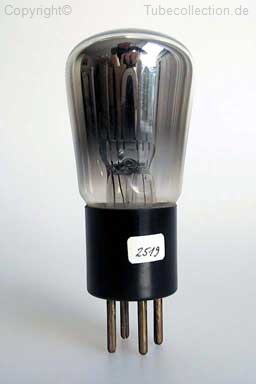

RE054  V-Syst. RE054  V-Syst RE054  H-Syst.

 RE062t   H-Syst RE062t   Var.B  RE064 H-Syst.

RE064   V-Syst RE064t RE072d

RE073d   Var.1 RE073d   Var.2 RE073d   Var.3

RE074d RE074    RE074neutro

Foto kommt
  RE 074t RE082d  RE084


RE084k
