Es sind im Burger Nachlass einige Kataloge und Broschüren vorhanden, aus denen sich eine Übersicht der hergestellten Röhren ergibt. DE = deutsch, EN = englisch, FR = französisch. Die Ziffer dahinter kennzeichnet das ausgewiesene oder vermutete Erscheinungsjahr.

"Wa"=Wasserkühlung,

Die Röhren wurden in den Katalogen mit fortlaufenden Nummern bezeichnet. Es zeigt sich aber, dass die Röhren mit Nummern in früheren Katalogen, wie 1907, nicht mehr allen Röhren in den Katalogen von 1913 DE und FR entsprechen.

Die Ergebnisse aus dem Katalog EN bleiben noch abzuwarten.

Besonders fällt auf:

  • Im allgemeinen Preisverzeichnis 1902 heißen die Röhren einfach "Röntgen-Röhren". Nummern gibt es noch nicht, nur Kugel-Durchmesser 80, 100, 125, 150, 175 und 200mm. Alles ohne Reguliervorrichtung.
  • Erste Röhren mit Wasserkühlung heißen noch "Röntgenröhre mit gekühlter Antikathode". Ebenfalls keine Nummer, nur Kugeldurchmesser 150, 175 und 200mm.
  • Im Engros-Preisverzeichnis 1902 gibt es die einfachen Röhren bereits mit Nummern von 0 bis 11, einige davon bereits mit verstärkter Antikathode, mit und ohne Regulatoren. Auch wassergekühlte Röhren sind in 3 Größen mit und ohne Regulierung aufgeführt. Die größeren Typen gibt es auch mit Hülsenantikathoden.
  • Im Engros-Preisliste 1903 erscheint eine genaue Spezifizierung mit komplett neuen Nummern und einer Ausweitung des Programms.
  • In meiner Sammlung befindet sich eine Röhre mit primitiver Antikathode und 6..7cm Kugel-Durchmesser, beschriftet mit "Energieröhre". Es dürfte sich hier vielleicht um eine Burger-Röhre handeln, auch wenn der Durchmesser bislang in keiner Liste auftaucht.
  •  wassergekühlte Röhren sind als nach Burger-Patent gefertigt nur in den Preisverzeichnissen 1902 und 1903 enthalten. Im Katalog von 1907 sind nur noch Röhren mit folgenden Hinweisen enthalten: Die erste mit dem Hinweis: "Allein mitberechtigt nach den Müller-Patenten zu produzieren". Die zweite wird gleich als "Original Müller-Röhre" bezeichnet. Im Katalog 1913 ist keine wassergekühlte Röhre mehr vorhanden, Grund unbekannt.
  • einige Anschlüsse haben auf der Metallkappe  eine kleiner Kugel und eine dreieckige Öse wie bei Bildern.

In meiner Sammlung befindet sich eine kleine Röhre 60x175mm in sehr einfacher Ausführung mit der Beschriftung "Energie-Röhre" und No. 16874. Da der Begriff "Energie-Röhre" wieder in Burger Listen auftauscht, ist zu vermuten, dass es sich hier ebenfalls um eine früher Röhre von Burger handelt.

  Energie Röhre No. 16874 von Burger







Bilder-Gallerie im Aufbau

(aus den deutschen Preisverzeichnissen  von 1902 bis 1913 entnommen)

Die französische Liste 1913 entspricht der deutschen Liste 1913.




1902

Röntgen-Röhre

No. 0 bis 3a / von 80 bis 150mm ohne Regulierung.

No. 3 bis 5 / von 150 bis 200mm mit dicker Antikathode

No. 6 bis 9 / von 125 bis 200mm m. Universal-Regulator

No. 10 bis 11 / von 150 bis 200mm mit Antikathode als Hülse, mit Universal-Regulator.

1902

Röntgenröhre mit gekühlter Antikathode


No. 12 bis14  ohne Regulator

No. 15 bis 17 mit Universal-Regulator

Kugel-Durchmesser 150, 175, 200mm,


1903

Röntgenröhre mit dünner Antikathode

ohne Regulierung

No. 0 bis 3 /

Kugel-Durchmesser 80, 100, 125 und 150mm

1903

Röntgenröhre mit starker, massiver Antikathode

ohne Regulierung.

No. 4 bis 6 /

Kugel-Durchmesser 150, 175 und 200mm

1903

Röntgenröhre mit Rand an starker, massiver Antikathode,

ohne Regulierung. DRGM 178 798

No. 7 bis 9 /

Kugel-Durchmeser 150, 175 und 200mm

1903

Röntgenröhre mit dünner Antikathode

und Regulierung

No. 11 bis 12

Kugel-Durchmeser 125 und 150mm

1903

Röntgenröhre mit starker, massiver Antikathode

und Regulierung

No. 12 bis 14

Kugel-Durchmesser 150, 175 und 200mm

1903

Röntgenröhre mit Rand an starker, massiver Antikathode

und Regulierung

No. 15 bis 17

Kugel-Durchmesser 150, 175 und 200mm

1903

Röntgenröhre mit Hülsenantikathode

und Regulierung

No.18 bis 20

Kugel-Durchmesser 150, 175 und 200mm

1903

Röntgenröhre mit kühlbarer Antikathode

ohne Regulierung

No. 21 bis 23

Kugel-Durchmesser 150, 175 und 200mm

1903

Röntgenröhre mit kühlbarer Antikathode

und Regulierung

No. 24 bis 26

Kugel-Durchmesser 150, 175 und 200mm

1907

Energie-Röhre für physikalische Zwecke

Antikathode mit Glashülse

ohne Regulierung

No. 6 bis 9

Kugel-Durchmesser 120, 140, 160 und 180mm

1907

Energie-Röhre für kurze Expositionsdauer

Schirm an starker, massiver Antikathode

mit Regulierung.

No. 16 bis 19

Kugel-Durchmesser 140, 160, 180 und 200mm

1907

Energie-Röhre f. schwere Aufnahmen und längere Durchleuchtung

Schwere, widerstandsfähige Antikathode mit Kupferhülse, mit Regulierung

No. 20 bis 23

Kugel-Durchmesser 160, 180, 200 und 250mm

1907

Energie-Röhre mit Wasserkühlung f. schwierigste Aufnaben und Dauerbestrahlung, mit Regulierung.

No. 24 bis 26

Kugel-Durchmesser 170, 200 und 250mm

"Allein mitberechtigt nach den Müller-Patenten zu produzieren".

1907

Original Müller Wasserkühlröhre

No. 27 bis 29

Kugel-Durchmesser 170, 200 und 250mm

DRP. 113 430 und DRP. 161 514 (Müller-Patente)

1907

Energie-Röhre mit Momentregulierung

mit 2 getrennten Reguliervorrichtungen

No. 30 bis 32

Kugel-Durchmesser 150,175 und 200mm

DRP. 161 514  (Müller-Patent)

1907

Energie-Röhe mit Momentregulierung und wassergekühlte Antikathode

mit 2 getrennten Reguliervorrichtungen

No. 33 bis 35

Kugel-Durchmesser 170,200 und 250mm

Patente DRP 113 430, 129 974, 161 514.

1913

Labor- und Demonstrationsröhren

ohne Reguliervorrichtung

No. 2-7

Kugel-Durchmesser 80, 100, 120, 140, 160 und 180mm

1913

Energie-Röhren f. schwache Belastung

wahlweise mit automatischer, Osmo- oder Bauer-Regulierung

No. 8 bis 11

Kugel-Durchmesser 140, 160, 180, und 200mm

1913

Energie-Röhre f. leichtere Aufnahmen u. kürzere Durchleuchtung.

wahlweise mit automatischer oder Osmo-Regulierung

Nr. 12 bis 15

Kugel-Durchmesser 160, 180, 200 und 250mm

1913

Energie.Röhre f. schwere Aufnahmen und längere Belastungen.

wahlweise mit automatischer, Osmo- oder Bauer-Regulierung

No. 16

Kugel-Durchmesser 200mm

1913

Energie-Röhre m. Luftkühlung der Antikathodenbleche, sehr konstant, für kurzzeitige Aufnahmen.

mit automatischer oder Osmo-Regulierung.

No. 16a

Kugel-Durchmesser 200mm

1913

Energie-Röhre mit Blendenantikathode und direkter Außenkühlung.

mit automatischer oder Osmo-Regulierung.

No. 16b

Kugel-Durchmeser 200mm

DRP 129 974

1913

Zentral-Röntgenröhre mit gewölbter Antikathode und direkter Außenkühlung

mit automatischer oder Osmo-Regulierung.

No. 17

Kugel-Durchmeser 200mm

DRP 129 974

1913

Momentröhre mit Iridium-Antikathode und  Außen-, kühlung, scharfe kontrastreiche Durchleuchtungen.

mit automatischer oder Osmo-Regulierung.

No. 18

Kugel-Durchmeser 200mm

DRP 129 974


1913

Röntgenröhre f. Therapie mit Kühlung der Antikathode durch Luftzirkulation mittels Gebläse.

wahlweise mit automatischer, Osmo- oder Bauer-Regulierung

No. 18a

Kugel-Durchmesser 200mm

1913

Therapie-Zentralröhre für dauernde Oberflächenbestrahlung

wahlweise mit automatischer, Osmo- oder Bauer-Regulierung

No. 19



1913

Therapie-Zentralröhre für Tiefenbestrahlung  (nach Privatdozent Dr. Hans Meyer, Kiel.

wahlweise mit automatischer, Osmo- oder Bauer-Regulierung

No. 19a


1913

Therapie-Röntgenröhre nach Dr. Frank Schulz, kleines Modell f. schwache Belastungen.

wahlweise mit automatischer oder Osmo-Regulierung

No. 20

Kugel-Durchmesser 120mm



1913

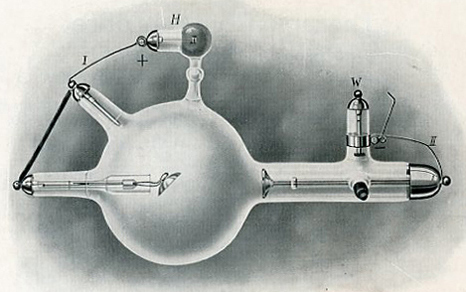

Energie-Röhre f. Therapie

mit 2-teiliger Duplex Regenerierung

No. 20a, 20b, 20c

Kugel-Durchmesser 150, 175 und 200mm

1913

Ventil-Dosselröhre zr Vermeidung von  Schließungs-strömen.

mit Kondensator-Regulierung

No. 21

Kugel-Durchmesser 200mm

Anmerkung: diese Röhre kommt von Gundelach. Sogar die Abbildung ist identisch!





Nachfolgende Tabelle noch im Aufbau


Katalog Nr.   Katalog DE 1908 Katalog DE 1913 Katalog EN Katalog FR 1913
0
1
2 8cm   Labor + Demonstr.   Ampoules p.d. Experiences Physik
3 10cm   Labor + Demonstr.   Ampoules p.d. Experiences Physik
4 12cm   Labor + Demonstr.   Ampoules p.d. Experiences Physik
5 14cm   Labor + Demonstr.   Ampoules p.d. Experiences Physik
6 16cm Energie-Röhre physikal. Zwecke Labor + Demonstr.   Ampoules p.d. Experiences Physik
7 18cm Energie-Röhre physikal. Zwecke Labor + Demonstr.   Ampoules p.d. Experiences Physik
8   Energie-Röhre physikal. Zwecke Energie-Röhre schwache Belastung   Ampoules Energie courte pose
9   Energie-Röhre physikal. Zwecke Energie-Röhre schwache Belastung   Ampoules Energie courte pose
10     Energie-Röhre schwache Belastung   Ampoules Energie courte pose
11     Energie-Röhre schwache Belastung   Ampoules Energie courte pose
12     Energie-Röhre leichte Aufnahmen   Ampoules Energie longue durèe
13     Energie-Röhre leichte Aufnahmen   Ampoules Energie longue durèe
14     Energie-Röhre leichte Aufnahmen   Ampoules Energie longue durèe
15     Energie-Röhre leichte Aufnahmen   Ampoules Energie longue durèe
16   Energie-Röhre, kurze Dauer Energie-Röhre Luftkühlung schwere Aufnahm.   Ampoules Energie avec refrigeration par air.
16a     Energie-Röhre Luftkühlung Antikathodenblende   Ampoules Energie grande constante
16b     Energie-Röhre Luftkühlung Antikathodenblende direkte Außenkühl.   Ampoules Energie avec anticathode limitateur
17   Energie-Röhre, kurze Dauer Zentral-Röntgenr. gewölbte Antikath. direkte Außenkühl.   Tube Central Anticathode Convexe
18   Energie-Röhre, kurze Dauer Momentröhre m. Iridium-Antikath. direkte Außenkühl.   Ampoule Moment avec anticathode iridiè
18a     Röhre f. Therapie Kühlung Luftzirkul.   Ampoule pour Therapie, avec circulation d`air
19   Energie-Röhre, kurze Dauer Therapie-Zentral-Röhre, Hautoberfl.   Tube Central pour Therapie
19a     Therapie-Zentral-Röhre, Tiefenbestr,   Tube Central pour Therapie, fortes charges.
20   Energie-Röhre, schwere Aufnahmen Therapie-Röhre schwache Belast.   Ampoule pour la Therapie, charges moyennes.
20a     Energie-Röhre f. Therapie mit Duplex-Regen.   Ampoule Energie regenerateur Duplex
20b     Energie-Röhre f. Therapie mit Duplex-Regen.   Ampoule Energie regenerateur Duplex
20c     Energie-Röhre f. Therapie mit Duplex-Regen.   Ampoule Energie regenerateur Duplex
21   Energie-Röhre,schwere Aufnahmen Ventil-Drosselröhre   Tube Soupape
22   Energie-Röhre schwere Aufnahmen Glimmlichtröhre   Ondoscope
23   Energie-Röhre schwere Aufnahmen
24   Energie-Röhre Wa
25   Energie-Röhre Wa
26   Energie-Röhre Wa
27   Müller Wa
28   Müller Wa
29   Müller Wa
30   Energie-Röhre m. Momentregulierung
31   Energie-Röhre m. Momentregulierung
32   Energie-Röhre m. Momentregulierung
33   Energie-Röhre Wa  Momentregulierung
34   Energie-Röhre Wa  Momentregulierung
35   Energie-Röhre Wa  Momentregulierung
