Bild Speicher-Röhren
Radar Storage Tubes



©  Tube Museum / Collection
Udo Radtke,  Germany
  2017-01-01

  Please use Google translater for other languages. https://translate.google.com/

Hier zunächst einige Begriffe:

Bild-Speicherröhren ( Bilder werden in der Röhre gespeichert, können dort wieder gelöscht werden ) Man verwendet sie zur Wiedergabe sehr lichtschwacher Radar- oder Fersehsignale während einer Speicherzeit von ca. 1 Minute, ferner in der Datenverarbeitung zur Darstellung der Resultate von Rechenmaschinen.

Blauschrift-Röhre Das Bild wird auf einen Leuchtschirm geschrieben und dort solange gespeichert, bis eine Löschspannung das Bild wieder löscht.

Bild-Signal-Wandlerröhren ( Bewirken die Umsetzung eines optischen Bildes in ein elektrisches Ausgangssignal. Zu dieser Gruppe gehören alle Fernseh-Aufnahmeröhren.)

Bild-Verstärkerröhren (Restlichtverstärker) Der Bildverstärker verstärkt geringe Lichtmengen, so dass sie mit dem Auge oder elektronischen Bildaufnehmern (z. B CCD-Sensoren) registriert werden können. Ausführliche Beschreibung https://www.intas.org/Nachtsicht/Nachtsicht-IIT.htm

Bild-Aufnahmeröhren siehe "Bild-Signal-Wandlerröhren"

Röntgenbildverstärker Setzt Röntgenstrahlen in ein optisches Bild um, das über Kamera auf eine Monitor übertragen werden kann.

Bild-Wandler  Wenn die Photokathode in einem Spektralbereich außerhalb des Empfindlichkeitsbereiches des menschlichen Auges empfindlich ist, kann der Bildverstärker infrarote oder auch ultraviolette Strahlung sichtbar machen. In diesem Fall bezeichnet man den Bildverstärker als Bildwandler. Diese und Restlichtverstärker sind Bestandteil von Nachtsichtgeräten (NSG)

Bei den nachfolgenden Röhren handelt es sich um russische Bild-Speicherröhren


Typen / Types:

12ЛН-1,

ЛН LN: 5, 7, 12, 14, 16, 18, 102

ЛФ = LF: 2, 4, 7,

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.

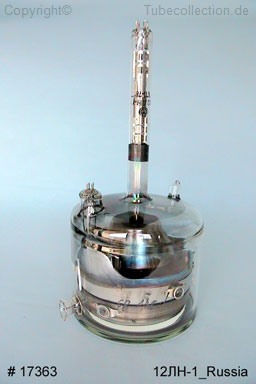

12ЛН-1,

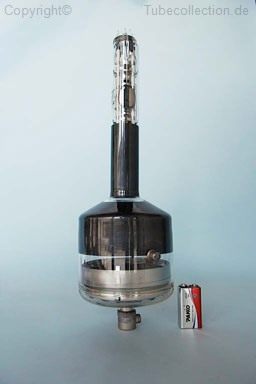

ЛН5  (LN5) ЛН5  (LN5) ЛН5  (LN5)

Speicherröhre

hier mit einer Verspiegelung

ЛН7  (LN7) ЛН7  (LN7)

Speicherröhre

hier ohne Verspiegelung





Anmerkung:

Alle ЛН sind Speicherröhren.

ЛН7  (LN7) ЛН7  (LN7)

ЛН12  (LN12) ЛН12  (LN12) ЛН12  (LN12)

ЛН14  (LN14) ЛН16  (LN16) ЛН16  (LN16)

russische Speicherröhre
ЛН18  (LN18) ЛН18  (LN18)


ЛN102


ЛФ2  (LF2) ЛФ2  (LF2)

ЛФ4  (LF4) ЛФ4  (LF4)

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.
