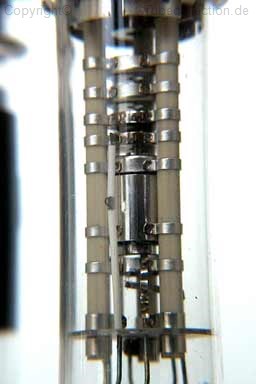

Eine Wanderfeld-Röhre wird zur Leistungsverstärkung hoher Frequenzen verwendet. Der Frequenzbereich liegt etwa zwischen 300MHz und 50GHz. Der Wirkungsgrad ist mit ca. 70% außerordentlich hoch. Wanderfeldröhren werden zur Verstärkung schwacher Signale in der Satellitenkommunikation und der Radio-Astronomie eingesetzt und un Radaranlagen verwendet. Von einer Glühkathode werden Elektronen emittiert, welche zunächst beschleunigt und von einem Wehnelt-Zylinder gebündelt werden.
Der Elektronenstrahl ist von einer Helix-Wendel umschlossen, auf die das zu verstärkende HF- Signal geleitet wird.
Damit der Elektronenstrahl innerhalb der Wendel bleibt, ist ein permanent periodisches axiales Magnetfeld notwendig. Die Steigung der Helix (Windungen pro Länge) ist so eingestellt, dass
die Ausbreitungsgeschwindigkeit des zu verstärkenden Signals entlang des
Elektronenstrahls nur geringfügig unter der des Elektronenstrahls liegt. Um Selbsterregung durch auf der Wendel zurücklaufende Hochfrequenz zu vermeiden, trägt diese in der Mitte oft ein Dämpfungselement.
Die durch die Wechselwirkung mit der HF-Welle abgebremsten Elektronen werden im Kollektor aufgefangen. Wanderfeld-Röhren haben eine sehr breitbandige Verstärkung und sind sehr rauscharm.
|
|
| Typen / Types: Die nachfolgenden Typen
befinden sich in meiner Sammlung.
| 6784 |
Western Electric USA.
rot = Röhre + Foto eingebaut / red = tube in collection +
picture on Website |
![]() |
![]() |
![]() |
| 6784 Western Electric |
F 4056B Thomson CSF |
links TL 7 Telefunken rechts HWL 412 von WF-DDR |
![]() |
![]() |
![]() |
| RW 2 Siemens | RW 3 Siemens | RW 80 Siemens |
![]() |
![]() |
![]() |
| TL 6 Telefunken | TWC5 GEC. England | УВ-1A Sowjetunion |
![]() |
![]() |
![]() |

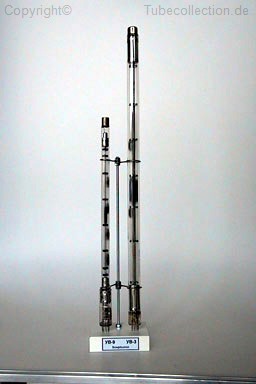

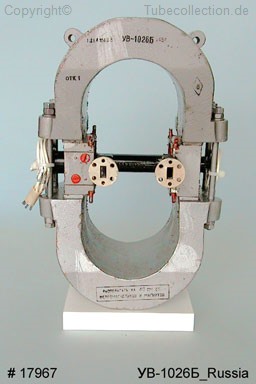

| УВ-9
УВ-3 Sowjetunion |
УВ-5 |
УВ-1023
УВ-7-1 Sowjetunion |
![]() |
![]() |
![]() |
| "unbekannte" unknown | YH -1000 TFK | YH -1110 TFK |
![]() |
||

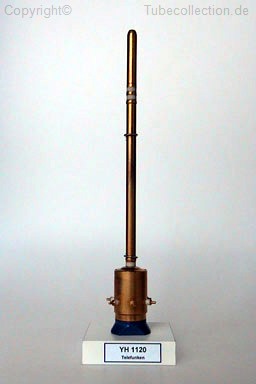

| YH -1120 TFK |
|
|
