In elektronischen Schaltungen ändern sich häufig unter Belastung die Spannungen. Bei manchen Anwendungen ist dies nicht tragbar, die Spannungen müssen stabil gehalten werden.

Dazu verwendet man Spannungs-Stabilisatoren oder allgemein gesprochen "Stabis".

Folgende Begriffe werden verwendet:

- Stabilisator
- Spannungs-Stabilisator
- Glimm-Stabilisator
- Glättungsröhre

Fast alle Stabis sind Glimm-Stabilisatoren. Je nach Bauart und Größe können sie kleinere und höhere Spannungen stabilisieren. Die Ströme sind jedoch begrenzt.

Stabilisatoren erfordern einen angepassten Vorwiderstand, da durch die Glimmentladung beim Zünden der Strom extrem ansteigt und den "Stabi" schnell zerstört wird.

Manche Stabilisatoren sind auch mit einer Zündelektrode ausgestattet. ( Zusatz-Buchstabe Z)

Es gibt auch Stabilisatoren, die mehrere stabilisierte Spannungen liefern, z.B. der bekannte STV280/80.

Die meisten Stabis stammen von STV =

Stabilovolt GmbH
Berlin SW68
Wilhelmstrasse. 130

Die vom VEB-Werk für Fernmeldewesen hergestellten Stabilisatoren wurden etwa um 1953 herum statt STV mit STR-Bezeichnung hergestellt, da der Name Stabilovolt (STV) geschützt war.


Folgende STV-Typen sind mir bekannt, die rot markierten sind in meiner Sammlung vorhanden.



Text:





Typen / Types:

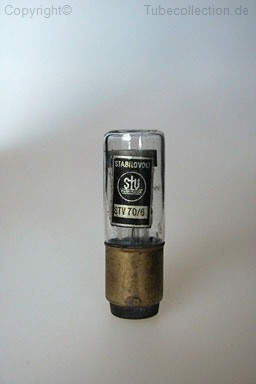

STV 70/6
STV 75/5R
STV 75/15
STV 75/15 II

STV 75/15 ZL
STV 85/8
STV 85/8 Z
STV 85/10
STV 100/25 Z

STV 100/25 Z II
STV 100/40 Z  HF+RFT
STV 100/60
STV 100/60 Z
STV 100/60 Z II
STV 100/200
STV 140/60 Z = LK121
STV 140/200Z
STV 150/15
STV 150/20
STV 150/30  in B18-3
STV 150/40 Z
STV 150/60
STV 150/60 E

STV 150/200
STV 150/250
STV 280/40
STV 280/40 Z
STV 280/80
STV 280/80 Z

STV 280/150
STV 280/150 Z
STV 500/0,1
STV 600/200/III
STV 850/160/II
STV 900/6I

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.
