Silica Tubes



©  Tube Collection Udo Radtke, Germany  2016-01-12

Die Silica-Röhren entstanden unter der Leitung von Stanley R. Mullard. Er wurde 1919 Direktor der Z- Electric Lamp Co Ltd. in Southfield, wo er die ersten Silica-Valves  für die Royal Navy baute.

Die Hülle der Röhren bestand aus einem dickwandigen Silica-Glas, das gut geschweißt werden konnte. So wurden ausgebrannte oder defekte Röhren einfach geöffnet, die Fäden ersetzt, das ganze wieder zusammengebaut und erneut evakuiert.

Zum Betrieb wurden sie in Rahmen gespannt und die flexiblen Leitungen an Klemmen festgeschraubt. In meiner Sammlung befinden sich eine ganze Reihe solcher Senderöhren, aber auch Gleichrichter.

Die Kolben der Röhren wurden in speziellen Halterungen mit Spannbändern befestigt und die Anschlussdrähte an Schraubklemmen befestigt. Im Bild der NU-22 ist solch eine Halterung zu sehen.

Es sind neben den alten oval-bauchigen wohl die schönsten Typen in einer Sammlung.








1930's Marconi UK Naval Transmitting SILICA Tube NT59A



Uncommon even in the UK and downright rare here in the US .... Marconi Osram Valve Co. NT59A [the "NT" stands for Naval Transmitting]. Silica valves were a uniquely British development in high power transmitting tubes from the 1920's up into the 1940's Radar transmitters. Tubes produced using silica glass had higher infrared transmission and could dissipate larger amounts of heat without resorting to water cooling. Unique, hand built and very crude looking .... There is a very good article describing these tubes in the August 2003 Tube Collector magazine. This tube appears to have the early basket-weave molybdenum anode construction so it may be earlier than the 1930's ... I was able to find very little info on these tubes other than the TCA article .. The NT59A is described as a Pentode with flying leads and seals at both ends .. filament 8.5v @ 20.3 amps ... 10 KV on the plate and 1.75 KW plate dissipation.




Typen / Types:

CV14, CV1249,

NT41A, NT63A, NT57T, NT57D, NT59A, NU-22, NU30, NT46R, NT86,

TSY2/250, TSY/150/150, TYS4-500,

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.

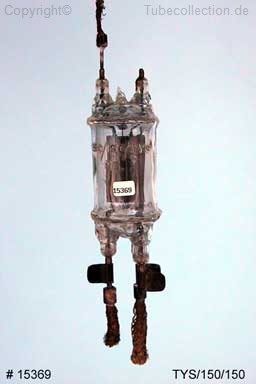

TSY2/250  60x160mm TYS/150/150  40x140mm CV1249   100x270mm

NT63A   95x350mm NT57.T   95x350mm NT57D   90x350mm

CV14   90x210mm NT41A   95x280mm NU-22

NU30     85x510mm NT46R  90x520mm NT46R Type2


NT86  100x300mm TYS5-500  95x285


Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.
