Typen / Types:

EA111, ED111, EDD111, EF111, EF112, EL111, EL112, ES111, EAF113, ECH113, ECL113, EZ113,

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.


EA111 ED111

Stifte für Rimlock-Fassung, jedoch keine Zentrierung, nur roter Punkt.

EF111

Die EF112 entspricht elektrisch der EF12, jedoch ist das Bremsgitter separat herausgeführt. Die Belegung der Stifte ist nicht identisch.


EF112   EL111
Entwicklungsmuster zur EL41

Es fehlt hier noch das Entwicklungsmuster der EL111

Siehe Foto links!

die dicke Form entsprechend der EL151.

Wer hat diese und kann mir eine verkaufen

?

EL111 Fremdfoto EL111 EL112

Informationen zu EL111 und EL112.

Die EL111 ist eine Versuchsröhre und entspricht der EL41. Es gibt sie einmal in der Form einer EL41, gestempelt mit EL111. Sie erscheint in Fertigungslisten ab1949 und soll den Eintragungen entsprechend in einer Stückzahl von 202 Stück hergestellt worden sein. Uf=6,3V / 1,6A /

Dann aber gab es auch unter der gleichen Bezeichnung EL111 die Entwicklung in der Form einer EL151 mit Stahlröhrensockel, Anodenanschluss oben.

Die Daten der EL112 sind in mehreren Büchern zu finden, z.B. im tschechischen Röhrenhandbuch PREHLED ELEKTRONEK von BRUDNA - POUSTKA
aus dem Jahre 1956
, oder hier aus dem RTB Beier, B. 1 von 1965:

Mit Ausnahme der Heizdaten 6,3V-0,8A entspricht sie in fast allen anderen Daten der EL152, deren Heizdaten 6,3V-1,55A betragen.

Nach den Produktionslisten von Telefunken soll die Erstproduktion 1940 begonnen haben. Bis 1945 sollen dann 326 Stück davon hergestellt worden sein.

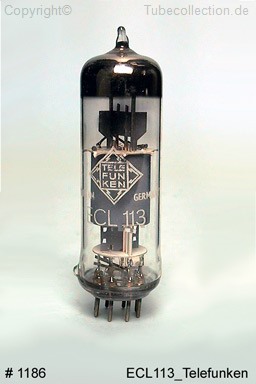

ES111 ECL113
