Round Valves

©  Tube Collection Udo Radtke,
Germany  2013-02-06

Das Zeitalter der Telefonverstärker begann in England mit der Round Valve, die erste Triode, die in Groß Britanien gebaut wurde. Die Arbeiten wurden 1911 von Captain H.J.Round der British Marconi Company ausgeführt. Die ersten wurden ausschließlich für Verstärkungszwecke, später für die Erzeugung von Schwingungen eingesetzt. Sie soll besser als ein 3-stufiger Verstärker mit TM-Röhren gewesen sein.

Hergestellt wurde die Round Röhre von Ediswan und Swan Electric Light Company.

Die Round-Röhre kam erstmals im Dezember 1914 bei der British Armed Forces in einem "Direction Finder" zum Einsatz und wurde später auch von dem "Royal Flying Corps" (spätere RAF) für die Luft-Boden-Kommunikation eingesetzt.

Die Besonderheit lag in der über dem Kolben angeordneten Glaskapsel in der sich Asbest befand, dass bei Erwärmung ein Gas abgab und das Vakuum in der Röhre verändern konnte. Dies geschah in den Anfängen mit einer offenen Flamme, später mit einem elektrischen Heizer, der übergesteckt wurde.

Eine Besonderheit war der mit Oxyd beschichtete Heizfaden und ein Gitter, das haubenförmig dem Faden übergestülpt war. So konnten keine unkontrolliert emittierte Elektroden im Innern des Glaskolbens ein elektrisches Feld aufbauen.

Diese Round-Röhre ließ sich relativ gut reproduzieren und ihre Werte waren recht einheitlich. Dennoch war die Herstellung sehr aufwendig. Auch verlor sie mit der Zeit ihre Eigenschaften und zwar unabhängig davon ob sie unbenutzt oder bereits in Betrieb gewesen war.

Die erste Rohre war die Type C.

In der Literatur werden viele unterschiedliche Typen erwähnt, aber nur wenige Detail wurden bekannt, da alle Projekte damals einer großen Geheimhaltung unterlagen.

Konstruktion

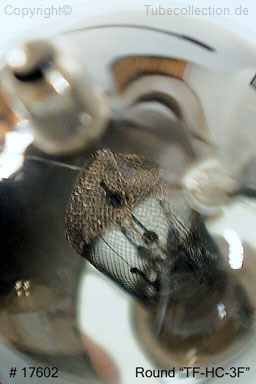

Die Röhren haben eine eigenartige innere Konstruktion. Bei den N- und CA-Typen ist das aus dem Sockel hochkommende Glasröhre nach etwa 20 mm Länge auf einen geringeren Durchmeser gezogen. Auf den größeren Durchmesser ist der Anodenzylinder aufgestülpt, auf den dünneren ein oben kugelförmig geschlossener Maschenkäfig. Für die Zuleitungen zum Heizfaden kommt genau in der Mitte ein weiteres dünnes Rohr  hoch und ist mit dem anderen Glasrohr, das den Gitterkäfig trägt, verschmolzen.

Diese Stufenanordnung bedeutet aber, das der Anodenzylinder im unteren Bereich ziemlich wirkungslos ist. Gleiches gilt auch für den unteren Bereich des Gitterzylinders, denn der Faden liegt erst in dessen oberen Bereich.

Die Anode besteht aus einem gewickelten Blechzylinder, der im Bereich der Überlappung "gekrimpt" ist.

Damit das Gittergeflecht nicht von der Glashülse fällt hat diese am Umfang vorstehende Glaspunkte, die durch das Gitterggewebe gehen.

Die Zuleitungen zum Gitter und zur Anode gehen direkt durch den Glaskolben.

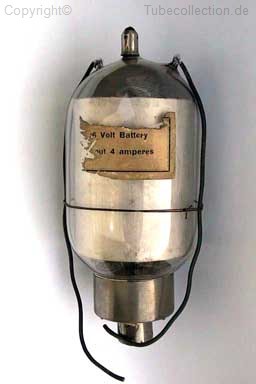

Bei der Senderöhre liegt das Anodenblech direkt an der Wand des Glaskolbens.

Die TF-GC-3F hat keinen Asbestos Tip, sondern eine andere Substanz unter der Topkappe.
