# 16212 Ion X-ray Tube, Philips Eindhoven, Niederlande

Please use Google translater for other languages. https://translate.google.com/

Details zur Röhre # 16212 von Philips Eindhoven

Abmessung: 150x450mm / Kathodenhals: Länge=180mm, Durchmesser= mm / Antikathodenhals: Länge=90mm, Durchmesser=20mm / Anodenhals: Länge=120mm, Durchmesser=mm / Regulator: no / Warenzeichen "Philips" /

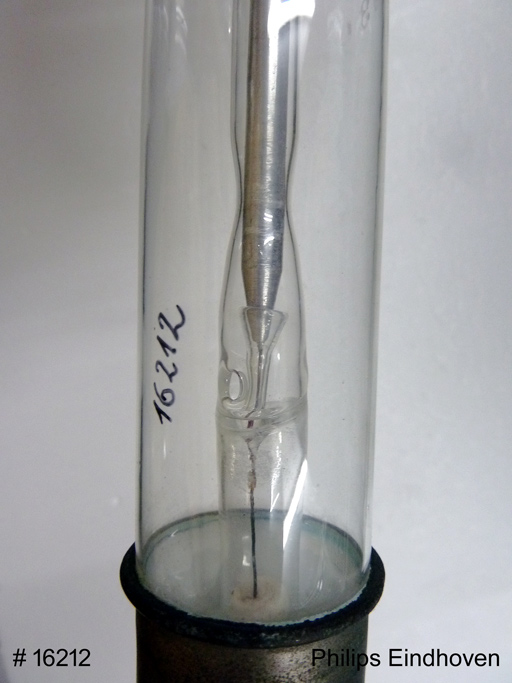

Bei dieser Röhre ist der "Spiral-Regenerator", ähnlich dem Bauer-Prinzip gleich direkt mit in dem Anodenhals der Röhre integriert. Gleichzeitig dient er zur Befestigung der Anode, indem der Schaft durch die Spiralwindungen hindurchgeht.

Auch hier dient Quecksilber als Verschluss zur Luft hin und auch hier sitzt eine winzige poröse Keramiksubstanz auf der Glaswindung. Wird von außen Druck aufgebaut, so wandert das Quecksilber nach unten und gibt die Keramiksubstanz frei. Hier hindurch kann nun eine winzige Luftmenge in das Innere der Röntgenröhre gelangen.

Konstruktionsbedingt muss die Stromzuführung zur Anode seitlich angeordnet werden.

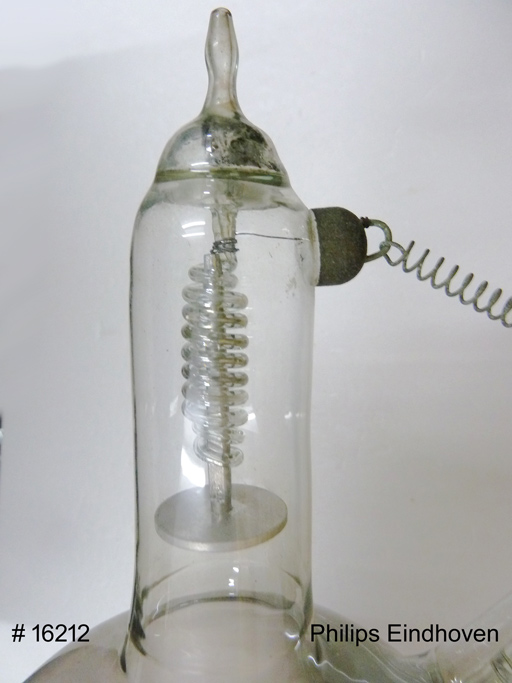

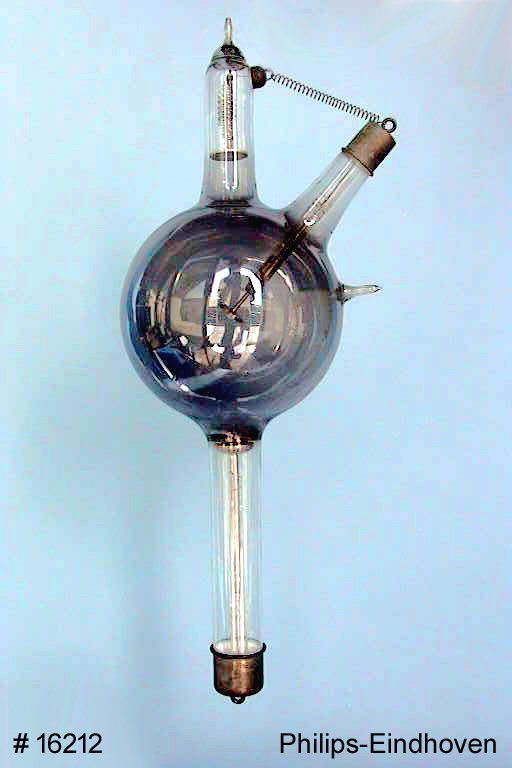

Röntgen # 16212 150x450mm	Anode, seltsame Befestigung, Anschluss seitlich!

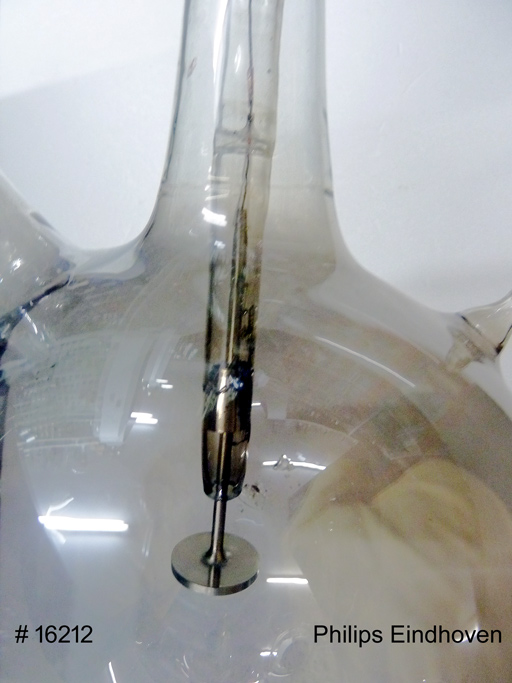

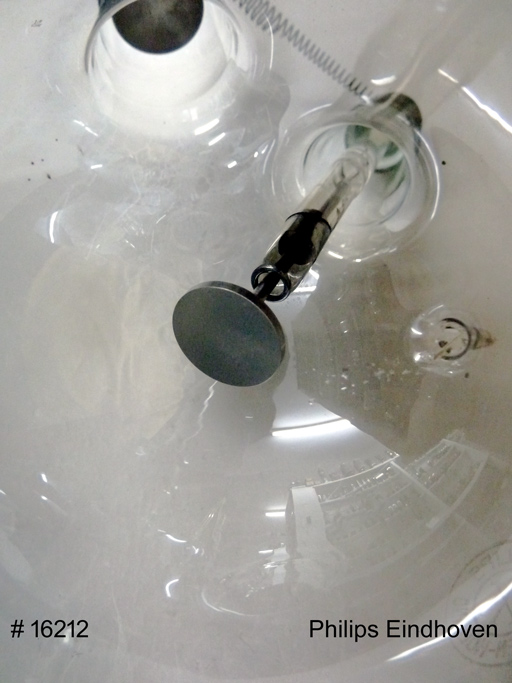

Antikathode Schaft	Antikathode Target

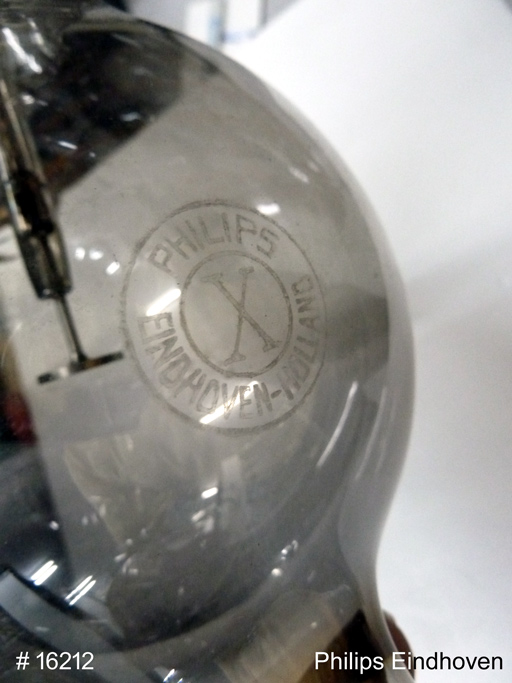

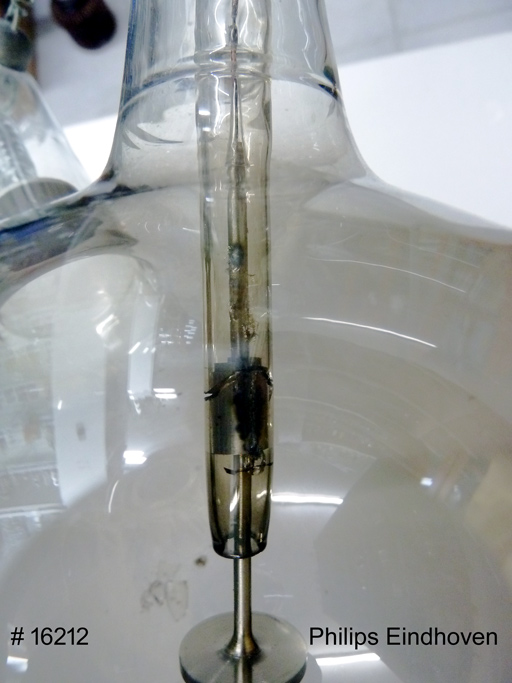

Markenzeichen	Kathodenschaft

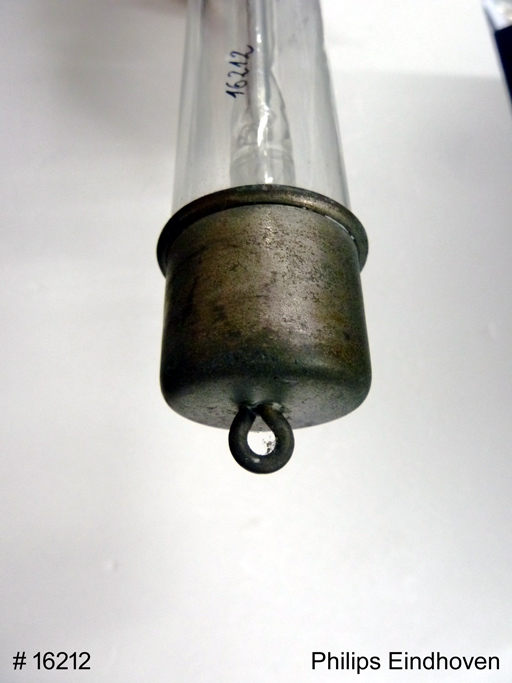

Antikathode Rückseite	Anschluss-Kappe

Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

In case there is something incorrect or should be added, please send me a mail.
