Roentgen # 16121 Gundelach

Please use Google translater for other languages. https://translate.google.com/

Röhre von Gundelach, Gehlberg, mit Osmo-Regenerator nach DRP103100 von 1898 und DRP 100400

Target der Antikathode eingelassen in einen massiven Kupferblock zur Aufnahme der am Target entstehenden Wärme. Anordnung in axialer Richtung zur Kathode.

Der Kupferblock wiederum in ein geschlitztes Stahlrohr eingesteckt und in das Glasrohr eingeschoben. Der Schlitz ist erforderlich, um einerseits eine Anpressung an das Glas zu erzielen, damit auch hier Wärme abgeführt werden kann, andererseits, um zu verhindern, dass sich das Eisenrohr bei Wärme ausdehnt und den Glashals sprengt.

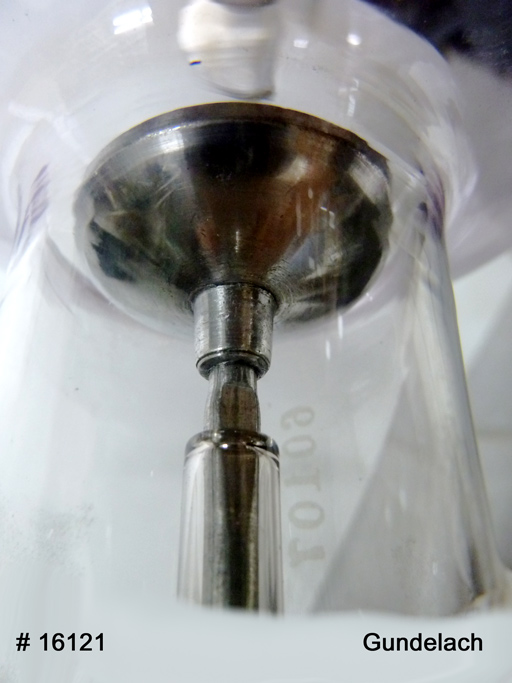

Anode als Teller ausgeführt.

Abmessungen: D=150mm, L=425mm

Lc=140, Dc=38, Lac=135, Dac=18,
