# 14051 Ion X-ray Tube,
unknown maker



©  Tube Museum / Collection
Udo Radtke,  Germany
  2017-01-13

  Please use Google translater for other languages. https://translate.google.com/



Details zur Röhre # 14051

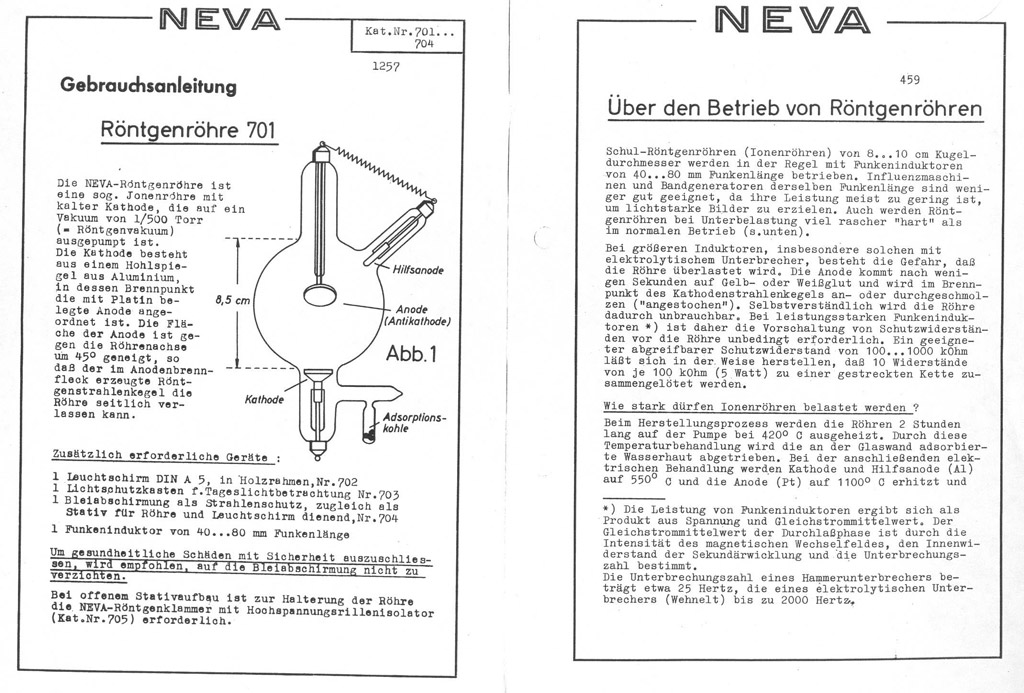

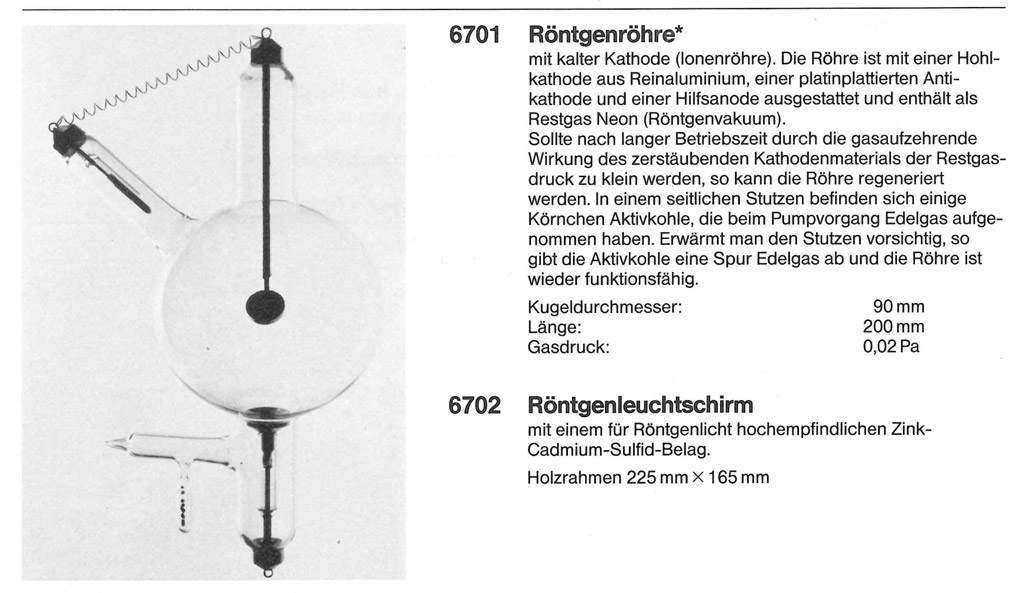

Sie stammt von dem früheren Lehrmittelausstatter "NEVA",  Dr. Vatter, Geislingen. Das Zulassungsschild mit B.W. meint bestimmt Baden-Würtemberg.


Abmessung: 90x220mm / Kathodenhals: Länge=65mm, Durchmesser=24mm / Antikathodenhals: Länge=65mm, Durchmesser=24mm / Anodenhals: Länge=60mm, Durchmesser=17mm / Regulator: Aktivkohle

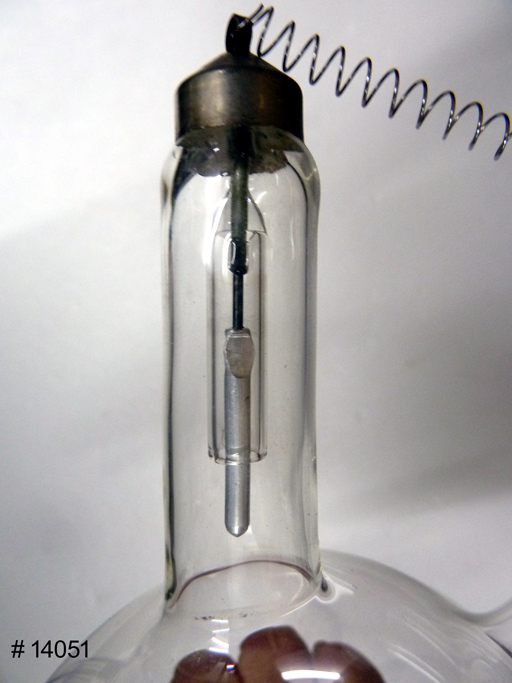

Röntgenröhre # 14051 Anode als Stift

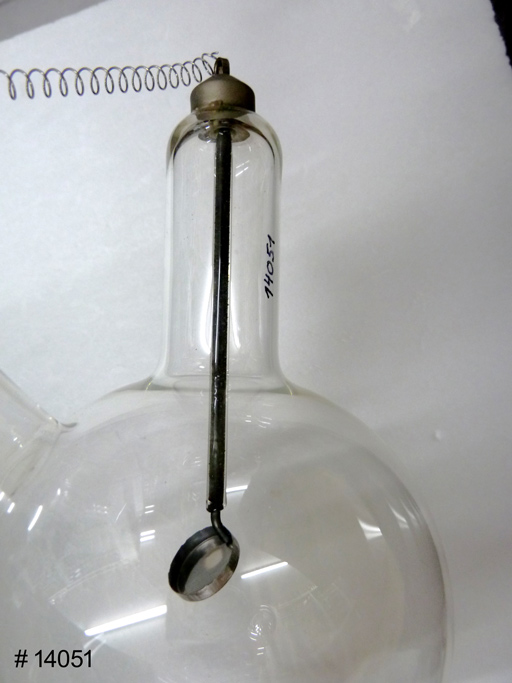

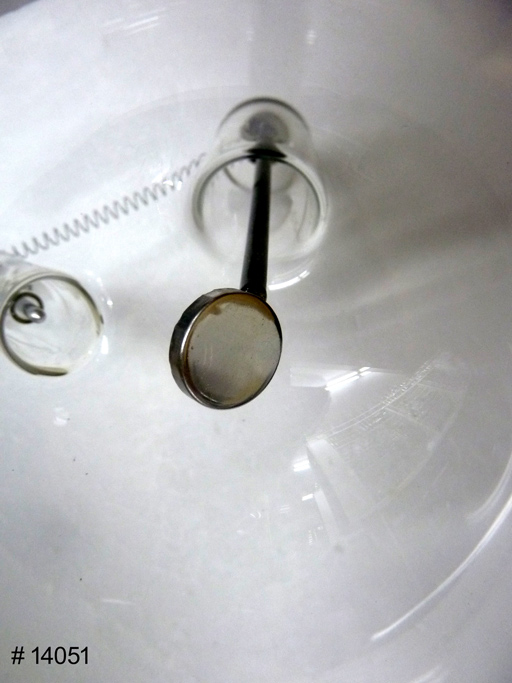

Antikathodenkonstruktion Die Antikathode ist mit Platin belegt

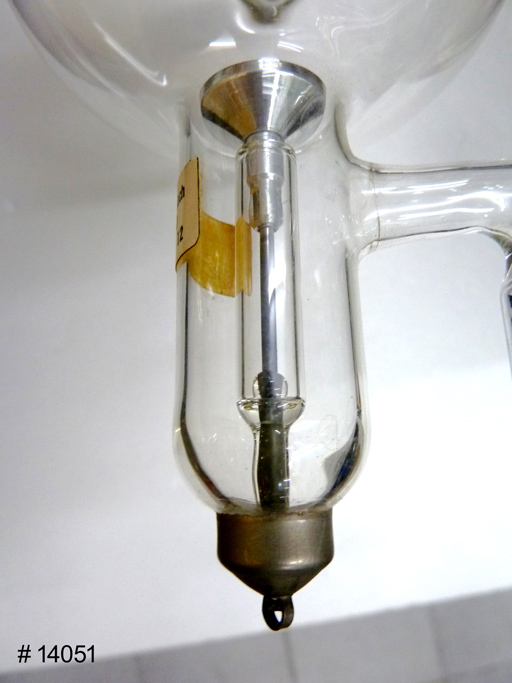

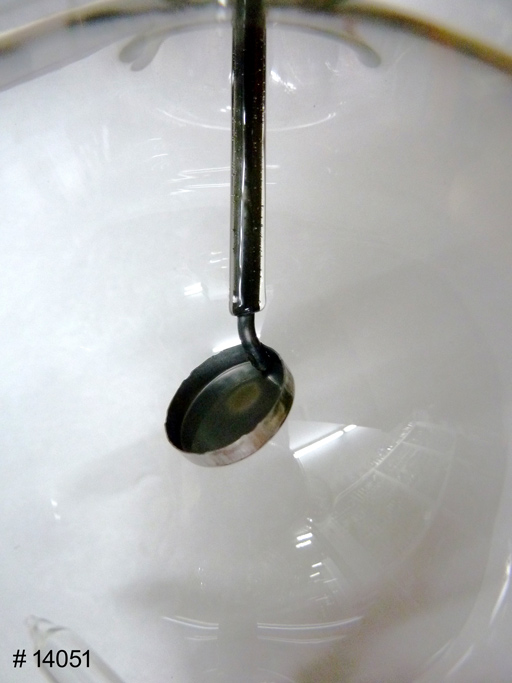

Antikathode als "Napf" Rückseite Kathodenkonstruktion

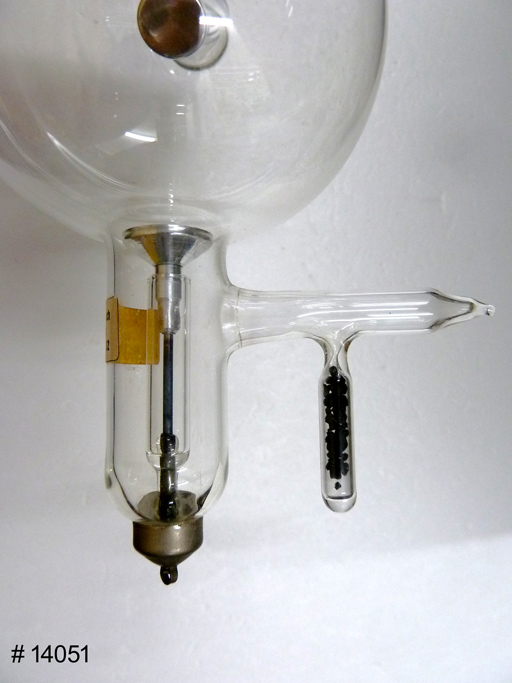

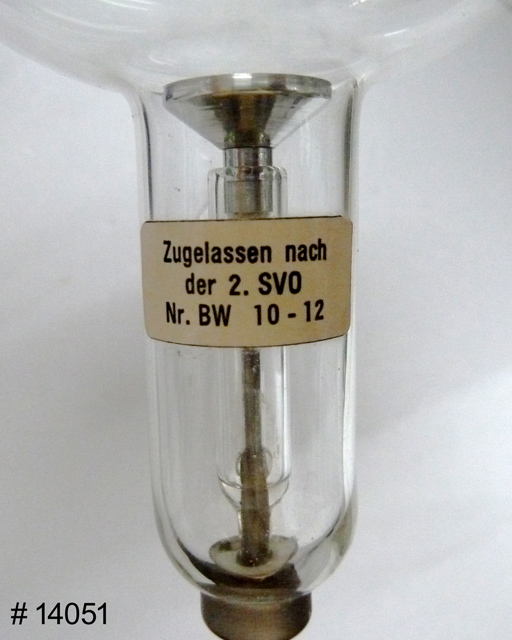

Regulator mit Aktivkohle Zulassungsaufkleber
