Numitron-Röhren gehören zu den Anzeigeröhren. Sie haben eine runde Bauform wie die üblichen Elektronenröhren und auf ihnen können Zahlen, begrenzt auch Buchstaben und Zeichen dargestellt werden.Der Name "Numitron wird von RCA verwendet.

   Numitron   RCA    DR2215

Dazu sind bei den üblichen 7 Segmentanzeigen in einer Röhre mit Vakuum auf einer Fläche zwischen 6 Elektroden, ähnlich wie in einer Glühlampe, horizontal und vertikal Fäden gespannt. Durch Anlegen einer Spannung an jeweils 2 Elektroden eines Glühdrahtes leuchtet dieser. Wenn alle 7 Segmente leuchten sollen, muss auf jede Elektrode abwechselnd + und - gelegt werden. Es wird dann die Ziffer 8 dargestellt. Mit insgesamt 6 Elektroden und 7 Glühdrähten lassen sich alle Zahlen zwischen 0 und 9 darstellen. Runde Zeichen lassen sich damit nicht darstellen.

Die gleiche Bauart gibt es auch in flacher Ausführung ähnlich einem IC-Baustein von der japanischen Firma "Toyo". Die flache Ausführung heißt "Minitron"

.   Minitron   Toyo   3050F

Bezogen auf Aufbau gibt es Numitrons mit Stiften zum Einstecken in entsprechende Fassungen oder solche mit losen Drahtenden zum Einlöten in gedruckte Leiterbahnen.

Hier ein Beispiel einer Uhr mit Numitrons DA-1300 von Apollo

Weitere Anzeigeröhren sind:

-Colon-Röhren
-Dekatron-Röhren
-Nixie-Röhren
-Pandicon
-Panaplex-Röhren
-Digitron-Röhren
-VFD-Röhren
-Minitron-Röhren
-Glühfadenröhren

Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.


Email - Kontakt

  under construction

Text













































































In case there is someting incorrect or should be added, please send me a mail.


Email - Contact


Typen / Types:

DA-1300, DA-1310, DA-1320,
DA-2000,
DA-2010, DA-2020,
DA-2100,

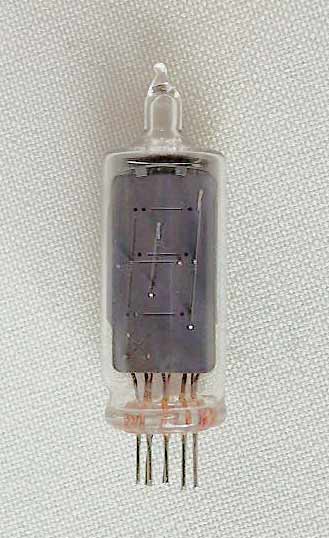

 DA-2110,  DA-2120,
DA-2300, DA-2310, DA-2320,

DR2000, DR2010, DR2020, DR2030,
DR2100, DR2110, DR2115,  DR2120, DR2130,
DR2200, DR2210, DR2215, DR2220,  DR2230,
DTF104B,

Sovjet ( russ. NB = deutsch IV )  IV-9, IV-13, IV-14, IV-16,

Siemens: R10

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.



DA 1300   DA 1320


DA2010   DA2120

DR 2000 DR 2010 DR 2020


DR 2030 DR 2100 DR 2110


DR 2120 DR 2200 DTF14B

IV-9 IV-13 IV-14

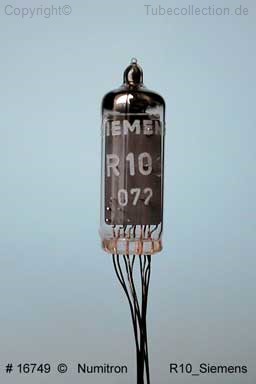

IV-16   R10  Siemens
