Inditrons sind aufgebaut wie Nixie-Röhren. Der Name gehört zu National Union. Mir sind nur die beiden Typen GI-10 und GI-21 bekannt.

Das Inditron GI-10 ist historisch gesehen eine Kuriosität. Bereits Ende der 30er Jahre, also 10 Jahre bevor die Haydu Brothers die Nixie-Röhre erfanden, wurde es entwickelt und in nur kleiner Stückzahl hergestellt.

Sie waren mit Neon-Gas gefüllt und die Elektroden bestanden aus gebogenem Draht. Mit den seinerzeitigen Mitteln waren sie nur schwer zu betreiben und hatten außerdem  eine geringe Lebenserwartung. Das waren die Gründe, warum sie sich nicht im Markt durchsetzen konnten.

Der Unterschied zur Nixie-Röhre besteht darin, dass keine Anode vorhanden ist.. deshalb mussten die benachbarten Kathoden auf hohes positives Potential gelegt werden, um die Ziffer zu zünden.

Die Buchstaben "IN" in der Typenbezeichnung dürfte für "Neon Indicator" stehen.

Weitere interessante Details siehe:

http://www.decodesystems.com/nixie-history.html

  Sollte jemand eine Fehler finden oder etwas zu
              ergänzen haben, so bitte ich um eine Mail.
Email - Kontakt



The GI-10 'Inditron' is an historical curiosity, a Nixie-style numerical indicator tube that predates the Haydu brothers' 'invention' of the Nixie tube by over 10 years. During the late 1930's, National Union developed and produced a small number of neon-filled indicator tubes which used bent wire cathodes to indicate a numeric value. The tubes had very short operational lifespans and were difficult to drive with the contemporaneous technology, which prevented widespread use and ultimately doomed the tube to failure in the market.

The primary difference between a GI-10 and a Burroughs-style Nixie tube is the lack of an anode grid. With no anode grid, the GI-10 is rather difficult to drive; an adjacent cathode must be pulled high to start the glow discharge. The GI-10's wire numerals look quite different from the stamped metal numerals used in Haydu nixies, and are much more prone to failure. The unusual 10-pin base is designed to fit into a modified 9-pin socket with a metal bushing around the hole in the center. The long pin in the center of the tube protrudes down the hole, and a spring on the side of the pin engages the bushing, allowing a common 9-pin socket to function with a 10-pin tube.

GI-10 datasheet on www.decadecounter.com



In case there is something incorrect or should be
                    added, please send me a mail.

 Email - Contact




Typen / Types: GI-10, GI-21,

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.



GI-10 Sideview   GI-10 Frontwiew

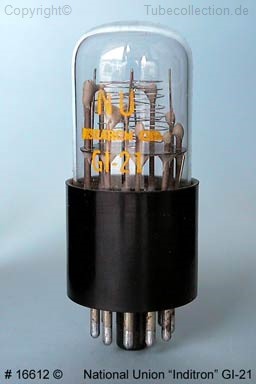

GI-21
(donated by "Radio Electric Supply")http://www.vacuumtubes.net/
GI-21
