Ideezet  NL



©  Tube Collection Udo Radtke,
Germany
  2013-01-07



Diese Röhren sind nach ihrem holländischen Erfinder Idzerda (1885-1944) benannt und wurden von Philips hergestellt.

Idzerda entwickelte diesen Typ offenbar angeregt von der Konstruktion des "Sperical Audion" von DeForest, denn Gitter- und Anodenkonstruktion sehen sich sehr ähnlich.

Idzerda gab diese Röhren bei Philips in Auftrag und verwendete sie für eigene Aktivitäten. Diese trugen im Glaskolben die Gravur "Ideezet".

Später brachte Philips die Ideezet auch als eigene Röhre heraus. Diese hatten die Gravur "Philips Ideezet"

Es gab 3 Typen:

Ideezet A: 6V-0,25A
Ideezet B: 2V-0,50A
Ideezet C: 6V-0,50A

Die C gab es als:

C I mit Niedrigvakuum
C II mit Hochvakuum

Auch BAL Pope baute eine im Aufbau ähnliche Röhre. Link zu  BAL-Pope

Heutzutage tauchen immer wieder Röhren dieser Bauart auf, die jedoch Repliken sind. Sie als solche zu erkennen ist sehr schwierig.

Nachfolgend Fotos von 8 Röhren aus meiner Sammlung mit den Details.



These tubes have their name from the Dutch inventor Idzerda (1885-1944). Tubes were manufactured by Philips.

Idzerda developed this type probably in knowledge of the construction of the "Sperical Audion" from DeForest, becaise shape and size of anode and grid are very identically.

Idzerda gave an order to Philips and used them for his own pupose. The glas bulbs of the tubes were marked "Ideezet".

Philps brought later the Ideezet as its own tube to the market. They were branded "Philips Ideezet"

There were 3 types existant:

Ideezet A: 6V-0,25A
Ideezet B: 2V-0,50A
Ideezet C: 6V-0,50A

The C-Version was:

C I with low vacuum
C II with high vacuum

Also BAL Pope produced a similar tube.

Link to  BAL-Pope

Yet again are appearing tubes of this kind construction in the market which seem to be replicas. Finding out genuine or replica is very difficault.

The following 8 tubes are in my collection. I provide the pictures and details.



Unterschiede und Details in Bezug auf die Konstruktion und die Daten.


Beschriftung auf dem Glas:
Heizung
:
Anodenspannung
:
Durchführung im Quetschfuß
:
Befestigung der Anode
:
Form des Gitters
:
Heizfadenkonstruktion
:
Zuleitungen
:
Sockelende
:
Sockelkitt

Sockelübergang
:
Gesamtlänge
:
Gesamtlänge
:
 Ideezet, Philips Ideezet, Type,
 Spannung Uf, Strom  If,
 Volt
 Platin oder Sonstiges
 geklemmt oder geschweißt
 Ende offen oder geschlossen.

mittlere Halterung

Runddraht oder Flachdraht
 Keramik oder blaues Glas
 gelb, schwarz,
 rund oder scharfkantig
 mm
 mm

nachfolgenden werde ich von jeder vorhandenen Röhre jeweils 3 Fotos machen und diese nebeneinanderstellen. -Gesamtfoto, -Anodenbefestigung, -Gitterkonstruktion,


Typen / Types:

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.


Ideezet Replica?  24x122mm Anode Gitter
Aufschrift: keine.  Kommentar: Anoden- und Fadensupport aus Runddrähten. Gitter symmetrisch, unten offen. Vermutlich Replika !

Ideezet 10095 Anode Gitter
Aufschrift: Philips Ideezet 4V, 0,5A Ua=25-30V. Kommentar: Anoden- und Fadensupport aus Flachdraht an Außenseiter der Anode verschweißt. Gitter symmetrisch geschlossen.

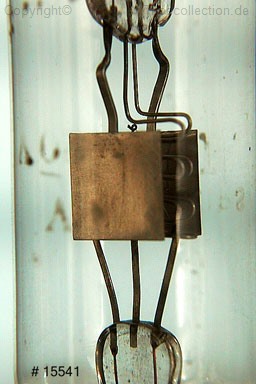

Ideezet CI  15541 Anode Gitter
Aufschrift: Philips Ideezet CI. 4V. Ua=25-30V. Kommentar: Anoden- und Fadensupport aus Flachdraht auf der Innenseite der Anode verschweißt. Gitter symmetrisch und unten geschlossen.

Ideezet CI  17594 Anode Gitter
Aufschrift: Philips,  CI, kein Ideezet!. 4V. Ua=25-30V. Kommentar: Anoden- und Fadensupport aus Flachdraht auf der Innenseite der Anode verschweißt. Gitter symmetrisch und unten geschlossen.

Ideezet 17593 Anode Gitter
Aufschrift: nur Philips, 4V-0,5A, Ua= max 25-30V. Komentar: Anoden- und Fadensupport aus Flachdraht. Anodenbefestigung von außen angeschweißt. Gitter symmetrisch und unten geschlossen.

Ideezet 14145  BAL-Pope Anode Gitter
Aufschrift oberer Sockel: BAL Breda A und unten POPE und 4-0,8. Kommentar: Fadensupport aus Runddraht. Anodensupport aus Flachdraht, Mittelpunkt hochgezogenes Glas. Anodenbefestigung geklemmt. Gitter gegenläufig symmetrisch, unten offen. Platin-Durchführungen.

Ideezet 12798 Anode Gitter
Aufschrift Glas: Philips Ideezet. Sockel 4V-0,25A. Kommentar: Fadensupport Flachdraht, mittig dünner Runddraht. Anodensupport Flachdraht geklemmt. Gitter gegenläufig symmetrisch, unten offen.

Ideezet 13933
Aufschrift Glas: Philips Ideezet. Sockel 4V-0,25A. Kommentar: Fadensupport Flachdraht unten mit Bogen, mittig dünner Runddraht. Anodensupport Flachdraht geklemmt. Gitter gegenläufig symmetrisch, unten offen.

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
