Glimmlampen



©  Tube Collection Udo Radtke,
Germany
  2015-01-22


    Please use translaters for other languages. https://translate.google.com or www.bublefish.com

Hier wird zunächst verschiedenes eingestellt und später noch umgebaut.

Glimmlampe bestehen aus 2 Elektroden und einer Füllung aus Neon-Gas. Beim Anlegen einer entsprechenden Spannung kommt es im Gas zu einer Entladung mit orangefarbenem Leuchten. Damit verbunden steigt der Strom schlagartig an. Deshalb dürfen Glimmlampen nur über einen den Strom begrenzenden Vorwiderstand angeschlossen werden. Bei manchen Gebrauchslampen ist dieser bereits im Sockel untergebracht.

Wozu werden Glimmlampen benötigt?

- als Signallampen
- zur Notbeleuchtung
- zum Nachweis einer Spannung
- zum Nachweis der Polarität + oder -
- als Flächen-Glimmlampen für mechanische TV
- zur Spannungsstabilisierung

Zunächst einige Dekor-Glimmlampen

Dann geht es hier um Glimmlampen, wie sie zu Zeiten des mechanischen Fernsehens (Nipkow).... verwendet wurden.

Bei vollständig mit Glimmlicht bedeckter Kathode einer Glimmlampe schwankt die Intensität des Glimmlichtes im Rhythmus einer überlagerten Wechselspannung. Dies spielte bei der Entwicklung erster mechanischer Fernsehgeräte eine große Rolle.

Konstruktionsformen sind Punkt-, Schlitz- und Flächenglimmlampen.

Weitere Begriffe zu Glimmlampen

- Glimmgleichrichter
- Glimmstabilisatoren
- Glättungsröhren
- Glimmröhren

Diese Themen werden auf eigenen Seiten behandelt.


Typen / Types:

Link zu "Glättungsröhren"
http://www.radiomuseum.org/forumdata/users/5100/AN_GR150_FS0341.pdf

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.


    Bienenkorb Glimmlampen    Bee hive lamps


Dieser Glimm-Gleichrichter darf nur über einen Vorwiderstand betrieben werden.

Legt man Gleichspannung an, so leuchtet je nach Polarität nur die innere oder die äußere Elektrode.




Neon Lamp  OSGLIM Glimmlampe-3084

Dekor Glimmlampen (Motive)

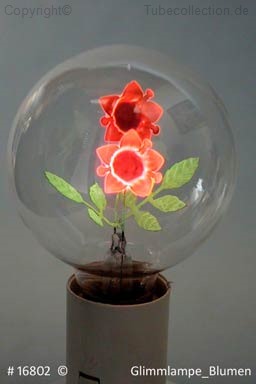

Flamingo-Motiv Mühlen-Motiv Blumen-Motiv

Hund-Motiv Flamme 1 Flamme 2

Flickering Flame Flickering Flame Philips RBL 130V

Ziffern und Buchstaben




  Motiv "Love" Motiv "Love"


Motiv "Filly"

Glättungsröhren, Gleichrichter, Anzeigeröhren

Pintsch Berlin Osram

Type 4017T  Philips


Glimmlampe nach Gehrke Spannungsanzeiger no data / made in USA

Stab-Glimmlampe




Stab-Glimmlampe

NE-48 General-Electric NE-16 General-Electric HF-Glimmanzeiger

Flächen-Glimmlampen für mech. TV

Philips Type 3500 De Forest Vision 601 Röhre 3

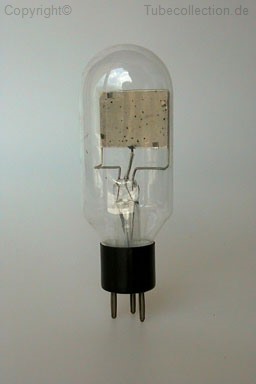

USA  unbekannt / unknown USA  unbekannt / unknown

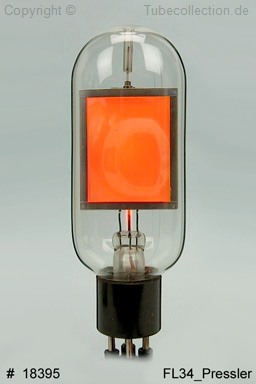

FL34  Pressler

Jenkins 4-Kathode TV-Lamp   Jenkins Detail

Weitere Informationen zu "Jenkins" siehe folgende Links: / Further informations regarding "Jenkins" see

http://www.bretl.com/mech%20tv/mechanical%20tv.htm

http://www.tvhistory.tv/Baird-Slide-43-Jenkins-6-spot-lamp.JPG


Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.
