Discus Tube



©  Tube Collection Udo Radtke,
Germany
  (2014-09-29)

Die "Dicus"-Röhre hat ihren Namen von der scheibenförmigen Anode. Sie wurde offenbar von verschiedenen Firmen hergestellt. So ist sie z.B. auf einem Werbeinserat der Firma Licht AG, Goldau, abgebildet.

Ein weiteres Unternehmen, das Röhren herstellte war die Glühlampenfabrik Zug AG, Schweiz.

Die Anode besteht aus einer vertikalen Scheibe. Durch ein mittiges Loch geht der Faden hindurch. Um den Faden herum verläuft ein spiralförmiges Gitter. Die Spirale nimmt im Durchmesser zur Anoden-Scheibe hin ab.

Frühere Entwicklungen hatten zunächst einen gleichmäßigen Durchmesser der Gitterspirale.

Es sind auch unterschiedliche Ausführungen in Bezug der Sockel und der Stiftarten bekannt.

Später entstand dann noch die Discus D, die einen ähnlichen Aufbau wie die "C" hatte.

Die Dicus "C" ist auch unter:

http://www.technik-museum.ch/geraete/paging.asp?p=144

zu finden.

Referenz: Buch Ed. Willi, "Schweizer Elektronenröhren 1917 - 2003…" ab Seite 182.



Manufacturer: Glühlampenfabrik Zug, Switzerland

The anode consists of a vertcal mounted disc with a center hole. The filament leeds through the hole an dis surrounded by a spiral shaped grid. The diameter of the spiral grid is towards the Anode disc decreased.

The tube is also published by:

http://www.technik-museum.ch/geraete/paging.asp?p=144

Another reference is the book from: Ed. Willi, "Schweizer Elektronenröhren 1917 - 2003…"

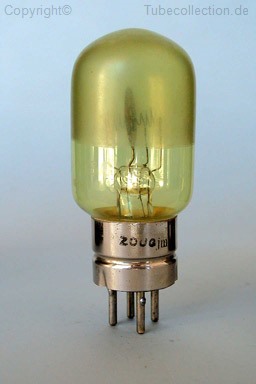

Discus C Beschriftung: Discus C / importe de Suisse loser Ring auf dem zweiten Draht von links

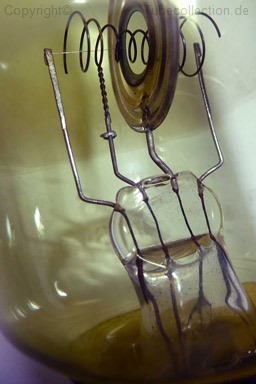

Der Draht, der das Gitter trägt, ist verdrillt. So wie es aussieht, bildet jeder einzelne Draht einen Teil der Gitterwindung. Unter dem verdrillten Draht befindet sich ein kleiner loser Ring, dessen Bedeutung oder Ursache nicht bekannt ist..


Sockel Schrift "Zoug" Discus "C" innen Discus "C" innen


Discus "D" Discus "D"  innen

Das Foto habe ich 1991 in USA bei einem Sammler aufgenommen.

Die Röhre befindet sich nicht in meiner Sammlung.

Discus Tube Detail

  Pictures of a Discus taken in USA years ago.

Note: different versions of base.

Sockel / Base

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
