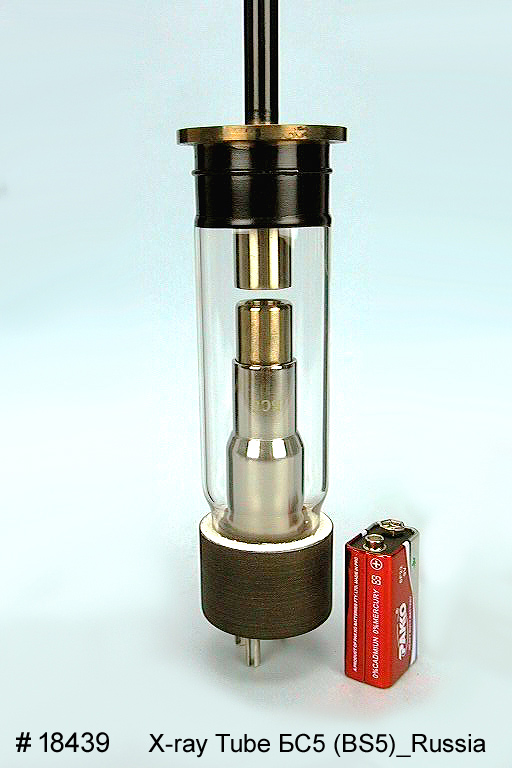

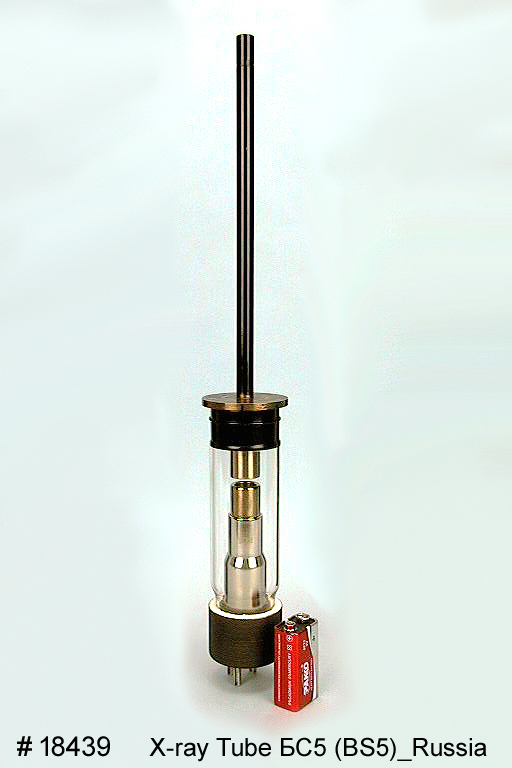

BS5 (БC5)



©  Tube Museum / Collection
Udo Radtke,  Germany
  2016-10-09

  Please use Google translater for other languages. https://translate.google.com/



Die Röntgenröhre BS5 (БC5) wird in Verbindung mit der Fokussiereinrichtung МИР-3 (MYR-3) in der X-ray Mikroskopie verwendet. Hersteller: Svetlana Russia.

Die übliche Licht-Mikroskopie ist allseits bekannt. Die Entwicklung des Elektronenstrahl Mikroskops lieferte bereits deutlich höhere Auflösungen.

Mit der Röntgenstrahlen-Mikroskopie werden erstmals 3D-Bilder, auch aus tieferen Schichten der zu untersuchenden Probe erzeugt. Das liegt daran, dass die kurzwelligeren Röntgenstrahlen tiefer in die Materie eindringen. Es können mit diesem Verfahren sogar einzelne Zellen in 3D dargestellt werden.

Details zum Verfahren werden in den nachfolgenden Links sehr ausführlich beschrieben.

https://de.wikipedia.org/wiki/Röntgenmikroskopie

www.zeiss.de/microscopy/de_de/produkte/roentgenmikroskopie.html




Max anode voltage                              30 kV
Max. filament heating                           2V ; 3,9A
Focal spots size(diameter), mm            0.0058
Target material                                    Cu
Tube dimensions   -                              max. lenght 373 mm
bulb diameter                                       50mm
