Die Acorn-Tubes wurden von RCA etwa 1933-34  in USA entwickelt. Sie entstanden aus der Notwendigkeit nach höheren Frequenzen, insbesondere in den Anfängen der Radar-Technik. Die bis dahin allgemein üblichen Röhren hatten wegen der großen Abmessungen zu große Kapazitäten und ließen den Betrieb auf höheren Frequenzen nicht zuließen.

In amerikanischen Schriften wird von Radarversuchen in den Laboratorien von Dr. Irving W. Wolff and Dr. E. C. Linder  RCA- Victor im Jahre 1934 berichtet, die sendeseitig mit dem Nachbau einer deutschen Hollmann- Röhre auf 600Mhz = 50cm Wellenlänge stattgefunden haben sollen. Dabei wurden auch Acon- Tubes verwendet, die in Hartley- Oszillatoren bis runter auf 45cm Wellenlänge betrieben wurden.

Auch Geräte zur Freund-Feind-Erkennung "Identification, Friend or Foe or IFF" verwendeten Acorn- Tubes.

Anfang 1940 wurden Acorn- Tubes in einigen Empfängern, so z.B. die Typen 954, 955 u. 956  im Hallicrafter S-36A verwendet, dessen Frequenz bis 143Mhz ging. Auch die Vorgängermodelle S-27 und S-36 waren mit einer Vielzahl von Type 956 ausgestattet. In England gab es ebenfalls einige Empfänger mit Acorn- Tubes, mit denen die deutschen Radar-Frequenzen im WW II überwacht wurden. Das mag der Grund dafür sein, dass Acorn- Tubes auch in England unter diversen anderen  Bezeichnungen  existieren.

Auch Philips und Valvo und Lorenz stellten Acorn- Tubes her, allerdings mit anderen Bezeichnungen als USA und England. So hatte z.B. auch der deutsche Funk-Horchempfänger FuHE f einen kleinen Einschub mit einer darin eingebauten gekapselten Eichel- Röhre. Jogis Röhrenbude zeigt auch Fotos einer KG1 von Neotron, eine russische Type 6SH1SH und eine etwas längere Bauform aus England.

Mehr unter: http://www.antiquewireless.org/otb/acorntube.htm




Typen / Types:

Hier erfolgt zunächst eine Zusammenstellung der mir bekannten Typen. Ich habe sie in Typen-Gruppen eingeteilt.

| No.10 (Westinghouse)

| VR95 = 954 |

| 953 | 954=VT120 | 955=VT121 | 956=VT238 | 957=VT237 |
| 958=VT212 | 958A | 959 |

| 4671 | 4672 | 4673 | 4674 | 4675 | 4676 | 4695 |

| D1C | D2C | D1F | D2F | D3F | D11F | D12F | E1C | E1F | E2F | E3F | E13F |

| DS310 | DS311 |

| S318

| 6F4 | 6L4 |

| 1630 = VT128 | 1650 | 5731 | 9004 | 9005 |

| REL36

| 6SH1SH | 6С1Ж | 6Д4Ж |    Russland

| CW10 | Canada |

rot = Röhre + Foto eingebaut /  red = tube in collection + picture on Website
blau = Röhre vorhanden, Foto kommt / blue = tube in collection, picture in progress.
schwarz oder nicht gelistet = fehlt noch /  black or not listed = tube missing in collection.

Die nachfolgende Tabelle habe ich erstellt, um Hersteller, Typen und Besonderheiten übersichtlich darstellen zu können.

Basis-Type Equivalent   RT USA **** RCA GE Hytron Tung-Sol Philips Miniwatt Valvo
953
954 VT120, NR54, AP4, A41, ZA1?2, AP5381, CV1175,***       JRC-954 CRC-954         954
955 VT-121   955   JRC-955 955 JHY-955 CTL-955 JTL-955
956 VT-238       JRC-956     JTL-956
957 VT-237       VT-237
958
958A VT-212     JOZ-958A JRC-958A
959
4671 955               4671
4672                     4672
4673
4674
4675
4676                     4676
4695                     4695

9004         CRC-9004 JRC-9004
9005 CV667 **

REL36 *

*    Designed for grounded-grid usage, this valve was used in the BC-1082 receiver of the SCR-602A radar. http://www.tubecollector.org/rel36.htm

**   NOS 9005 / CV667 RCA MADE IN USA ACORN TYPE TUBES.  Angebotstext v. Buenosaires-Radio ( Info: 12.02.2007 )

*** Info von COLOMOR VALVES TUBES COMPONENTS aus England, Datum der Schachtel: 1943. ( Info: 12.02.2007 )

**** Emblem: Kreis mit großem S und in den Rundungen des S jeweils ein Kreis.

align="left">

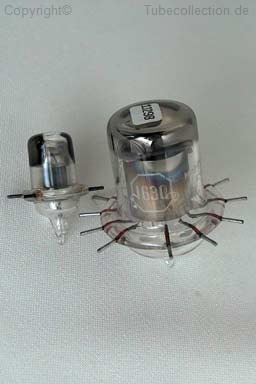

Jumbo-Acorn  Type 1630 Acorn Bauteil aus WMII-Gerät Acorn Bauteil aus WMII-Gerät

6L4

VR95

No.10 Westinghouse



6D4Z  (6Д4ж)  Russia

    Sollte jemand eine Fehler finden oder etwas zu ergänzen haben, so bitte ich um eine Mail.

   In case there is something incorrect or should be added, please send me a mail.
